专利号: 202122879484X
申请人: 广东毅成环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

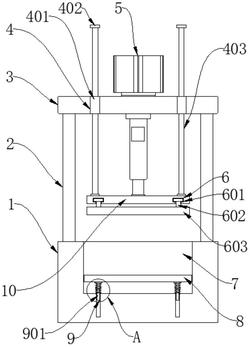

1.一种固体废物处理用的快速压实装置,包括工作台(1)、支撑架(2)和顶板(3),其特征在于:所述工作台(1)顶端的两侧设置有支撑架(2),所述支撑架(2)的顶端设置有顶板(3);

所述顶板(3)顶端的中间位置处设置有气缸(5),所述气缸(5)的底端固定有连接块(10);

所述连接块(10)的底端设置有拆卸结构(6),所述顶板(3)的两侧设置有导向结构(4),所述工作台(1)的内部开设有压槽(7),所述压槽(7)的内部设置有顶出板(8),所述顶出板(8)的底端设置有顶出结构(9)。

2.根据权利要求1所述的一种固体废物处理用的快速压实装置,其特征在于:所述导向结构(4)包括导向槽(401)、挡块(402)和导向杆(403),所述导向槽(401)开设于顶板(3)内部的两侧,所述导向杆(403)插设进导向槽(401)的内部,所述导向杆(403)的顶端固定有挡块(402),所述导向杆(403)的底端与连接块(10)的顶端相固定。

3.根据权利要求2所述的一种固体废物处理用的快速压实装置,其特征在于:所述导向槽(401)的内径大于导向杆(403)的外径,所述导向槽(401)与导向杆(403)之间构成滑动连接。

4.根据权利要求1所述的一种固体废物处理用的快速压实装置,其特征在于:所述拆卸结构(6)包括卡槽(601)、卡块(602)和压板(603),所述卡槽(601)开设于连接块(10)底端的两侧,所述卡块(602)设置于卡槽(601)的内部,所述卡块(602)的底端设置有压板(603)。

5.根据权利要求4所述的一种固体废物处理用的快速压实装置,其特征在于:所述卡槽(601)的横截面积大于卡块(602)的横截面积,所述卡槽(601)与卡块(602)之间构成卡合结构。

6.根据权利要求1所述的一种固体废物处理用的快速压实装置,其特征在于:所述顶出结构(9)包括滑杆(901)、弹簧(902)和滑槽(903),所述滑杆(901)设置于顶出板(8)的底端,所述滑杆(901)的外侧壁上缠绕有弹簧(902),所述滑槽(903)开设于压槽(7)底端的两侧,所述滑杆(901)的底端插设进滑槽(903)的内部。

7.根据权利要求6所述的一种固体废物处理用的快速压实装置,其特征在于:所述滑杆(901)设置有两组,两组所述滑杆(901)关于顶出板(8)的垂直中轴线呈对称分布。
