专利号: 2021228112268
申请人: 南京机电职业技术学院
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

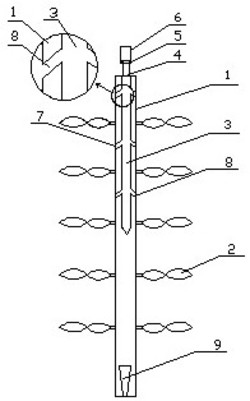

1.一种立式粉碎机的旋转轴,所述旋转轴包括圆柱形轴体,轴体侧面设有至少4层叶片,其特征在于:所述轴体上方设有竖直方向的盲孔,所述盲孔出口设有进气管,进气管通过平面轴承与进气环连接,所述盲孔高度为轴体高度的1/3‑1/2,轴体侧面设有2‑4层斜向下的出气组,每层出气组设有双数的出气孔,所述出气孔沿轴体侧面对称设置,出气孔与盲孔连通,每层出气组与叶片间隔设置,轴体下方设有连接部。

2.根据权利要求1所述的一种立式粉碎机的旋转轴,其特征在于:所述出气孔的倾斜角度为:与水平方向呈25‑40°。

3.根据权利要求1所述的一种立式粉碎机的旋转轴,其特征在于:所述轴体侧面设有5层叶片。

4.根据权利要求1所述的一种立式粉碎机的旋转轴,其特征在于:所述轴体侧面设有3层出气组。
