专利号: 2021227820442
申请人: 广州红钢机电设备技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

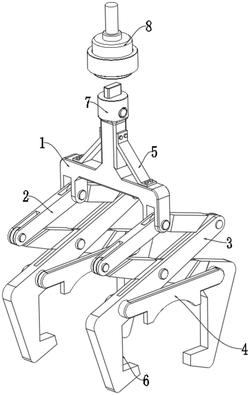

1.一种建筑用塔吊起吊装置,包括支撑主梁(1),其特征在于:所述支撑主梁(1)两端的下表面对称安装有两个第一支撑臂(2),两个所述第一支撑臂(2)均对称安装于支撑主梁(1)的两端,两个所述第一支撑臂(2)的下表面均固定安装有两个第二支撑臂(3),所述第二支撑臂(3)的下端面设置有咬合夹(6),两个所述第二支撑臂(3)的下端之间通过限位抵环(4)连接,所述支撑主梁(1)的两侧对称设置有两个加强筋(5),所述支撑主梁(1)的上端设置有起吊端(7),所述起吊端(7)的上端固定安装有连接套(8),所述连接套(8)的外侧固定安装有电磁环(9),所述起吊端(7)的内部对称安装有两个锁舌(10),所述起吊端(7)的上表面设置有限位卡销(11),所述连接套(8)的下表面设置有插接槽(12),所述插接槽(12)的两侧均设置有位于连接套(8)内壁的定位槽(14)。

2.根据权利要求1所述的一种建筑用塔吊起吊装置,其特征在于:所述连接套(8)的上表面固定安装有外接绳索(13)。

3.根据权利要求1所述的一种建筑用塔吊起吊装置,其特征在于:两个所述锁舌(10)之间通过弹簧连接,所述起吊端(7)与插接槽(12)通过插接固定。

4.根据权利要求1所述的一种建筑用塔吊起吊装置,其特征在于:所述起吊端(7)与插接槽(12)之间通过锁舌(10)与定位槽(14)的配合固定。

5.根据权利要求1所述的一种建筑用塔吊起吊装置,其特征在于:所述第一支撑臂(2)与第二支撑臂(3)均为对称结构,每个所述第一支撑臂(2)的下端均与其中一个所述第二支撑臂(3)的上表面连接。

6.根据权利要求1所述的一种建筑用塔吊起吊装置,其特征在于:每两个所述第二支撑臂(3)之间均通过转轴连接。

7.根据权利要求1所述的一种建筑用塔吊起吊装置,其特征在于:所述第一支撑臂(2)与第二支撑臂(3)的两端之间均通过轴销连接。
