专利号: 2021227692285
申请人: 新沂市泰松化工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

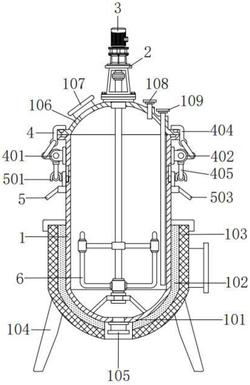

1.一种远红外加热反应釜,包括反应釜(1)、减速机(2)和电机(3),所述反应釜(1)的顶端安装有减速机(2),所述减速机(2)的顶端安装有电机(3),其特征在于,所述远红外加热反应釜还包括:固定构件(4),安装在所述反应釜(1)的外壁两侧;

稳定构件(5),安装在所述固定构件(4)的底端;

其中,所述稳定构件(5)用于将固定构件(4)提供稳定性。

2.根据权利要求1所述的一种远红外加热反应釜,其特征在于,所述反应釜(1)包括:釜体(101),设置在所述减速机(2)的底端;

电加热板(102),固接在所述釜体(101)的外壁;

护板(103),固接在所述电加热板(102)的外壁;

支腿(104),固接在所述护板(103)的底端两侧;

出料管(105),插接在所述釜体(101)的底端中心处,盖板(106),扣合在所述釜体(101)的顶端;

进料管(107),插接在所述盖板(106)的顶端左侧;

第一连接管(108),插接在盖板(106)的右侧;

第二连接管(109),插接在第一连接管(108)的右侧;

其中,所述电加热板(102)用于对釜体(101)进行加热工作。

3.根据权利要求2所述的一种远红外加热反应釜,其特征在于,所述盖板(106)的底端两侧均加工有插板。

4.根据权利要求2所述的一种远红外加热反应釜,其特征在于,所述釜体(101)的两侧内部均加工有滑槽。

5.根据权利要求2所述的一种远红外加热反应釜,其特征在于,所述固定构件(4)包括:支板(401),固接在所述釜体(101)的外壁两侧;

转块(402),转动连接在所述支板(401)的内部;

撑板(403),固接在所述转块(402)的顶端;

第一扣板(404),固接在所述撑板(403)的顶端;

把手(405),固接在所述转块(402)的底端;

其中,所述第一扣板(404)用于将盖板(106)和釜体(101)进行固定工作。

6.根据权利要求5所述的一种远红外加热反应釜,其特征在于,所述第一扣板(404)的底端加工有凸块。

7.根据权利要求5所述的一种远红外加热反应釜,其特征在于,所述稳定构件(5)包括:第二扣板(501),扣合在所述把手(405)的外壁;

滑板(502),固接在所述第二扣板(501)的内侧;

拉杆(503),固接在所述滑板(502)的内侧;

其中,所述滑板(502)通过T型滑块可以在釜体(101)的外壁内部上下滑动。
