专利号: 2021227344747
申请人: 南京机电职业技术学院
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

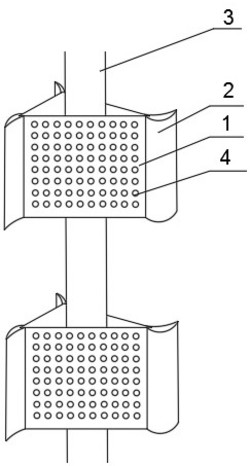

1.一种组合式扰流搅拌叶,其特征在于:包括扰流板以及弧形叶,所述扰流板的数量为三面,所述三面扰流板均匀竖直设置在搅拌轴的外侧成等边三角形排列,扰流板上设有若干分流孔,所述弧形叶设置在等边三角形折弯处,弧形叶的弯曲方向与旋转方向相同。

2.根据权利要求1所述的一种组合式扰流搅拌叶,其特征在于:所述扰流板成外凸弧形。

3.根据权利要求1所述的一种组合式扰流搅拌叶,其特征在于:所述扰流板与搅拌轴通过三排竖直的短杆连接,搅拌轴为圆柱形,上下短杆之间设有空隙。

4.根据权利要求1所述的一种组合式扰流搅拌叶,其特征在于:所述弧形叶从外边到根部其厚度越来越厚。

5.根据权利要求1所述的一种组合式扰流搅拌叶,其特征在于:三个弧形叶尺寸相同。
