专利号: 202122665607X
申请人: 郑州业伟实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

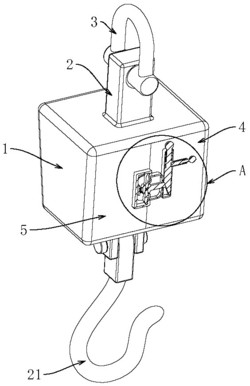

1.便于检修的动态称重装置,包括仪表箱(1),其特征在于,所述仪表箱(1)的上端固定连接有上下方向的连接块(2),所述连接块(2)上端铰接有挂环(3),所述仪表箱(1)后端左侧滑动连接有左挡板(4),所述仪表箱(1)后端右侧滑动连接有右挡板(5),所述右挡板(5)后端固定连接有固定壳(6),所述固定壳(6)左端开设有开口向左的槽口,所述右挡板(5)上固定连接有可插入到固定壳(6)内的锁紧壳(7),所述锁紧壳(7)内的上下两侧分别开设有开口向右的滑孔,所述锁紧壳(7)的右端固定连接有左右方向的第一压簧(8),所述第一压簧(8)的左端固定连接有第一推块(9),所述锁紧壳(7)内的上下两侧分别转动连接有锁紧块(10),两个所述锁紧块(10)的右侧均与第一推块(9)接触连接,所述锁紧壳(7)内滑动连接有可在左右方向上滑动的第一滑杆(11),所述第一滑杆(11)右端固定连接有第二推块(12),两个所述锁紧块(10)的左侧均与第二推块(12)接触连接,所述第一滑杆(11)的左端贯穿锁紧壳(7)且设有可对第一滑杆(11)的位置进行限定的限位机构。

2.根据权利要求1所述的便于检修的动态称重装置,其特征在于,所述限位机构包括限位壳(13)、第一推杆(14)、第一拉簧(15)、第二推杆(16)、第二压簧(17),所述左挡板(4)上固定连接有位于锁紧壳(7)左侧的限位壳(13),所述限位壳(13)内滑动连接有上下方向的第一推杆(14),所述第一推杆(14)的下侧设置为楔形,所述第一滑杆(11)的左端插入到限位壳(13)内且可在第一推杆(14)的楔形面上滑动,所述限位壳(13)内上端固定连接有上下轴向的第一拉簧(15),所述第一拉簧(15)的下端与第一推杆(14)固定连接,所述第一推杆(14)上开设有限位凹槽,所述限位壳(13)内滑动连接有可插入到限位凹槽内的第二推杆(16),所述限位壳(13)内左端固定连接有左右轴向的第二压簧(17),所述第二压簧(17)的右侧与第二推杆(16)固定连接。

3.根据权利要求2所述的便于检修的动态称重装置,其特征在于,所述第一推杆(14)的上端贯穿限位壳(13)且设有拉块(18),所述第二推杆(16)的左端贯穿限位壳(13)且设有压块(19)。

4.根据权利要求1所述的便于检修的动态称重装置,其特征在于,所述仪表箱(1)前端电性连接有显示面板(20),所述仪表箱(1)下端铰接连接有挂钩(21)。
