专利号: 2021226630031
申请人: 石家庄八爪鱼工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

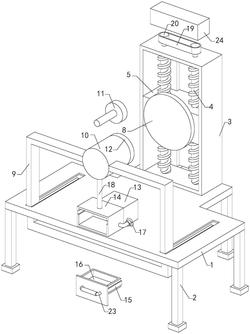

1.一种合金锯片加工用抛光装置,包括工作台(1),其特征在于,所述工作台(1)的底端安装有多个支腿(2),工作台(1)的顶端安装有调节箱(3),调节箱(3)上转动连接有多个螺杆(4),调节箱(3)上滑动连接有滑块(5),多个螺杆(4)均与滑块(5)螺纹连接,工作台(1)的底端安装有第一电机(6),第一电机(6)的输出轴贯穿工作台(1)和调节箱(3)与多个螺杆(4)中的一个螺杆(4)固定连接,多个螺杆(4)通过传动机构传动连接,滑块(5)上安装有第二电机(7),第二电机(7)的输出轴固定连接有电磁吸盘(8),工作台(1)上通过调节机构滑动连接有滑架(9),滑架(9)上安装有固定罩(10),固定罩(10)上安装有抛光板(11)和橡胶圈(12),工作台(1)上安装有抽风机(13)和过滤箱(14),过滤箱(14)上滑动连接有抽斗(15),抽斗(15)上安装有过滤网(16),抽风机(13)的输入端与过滤箱(14)通过连通管连通,并且连通管上安装有阀门(17),过滤箱(14)的顶端与固定罩(10)通过伸缩软管(18)连通。

2.根据权利要求1所述的一种合金锯片加工用抛光装置,其特征在于,所述传动机构包括传送带(19),多个螺杆(4)上均安装有传动轴(20),传送带(19)套设在多个传动轴(20)上。

3.根据权利要求2所述的一种合金锯片加工用抛光装置,其特征在于,所述调节机构包括多级推杆(21),多级推杆(21)通过固定板安装在工作台(1),多级推杆(21)的输出轴与滑架(9)固定连接。

4.根据权利要求3所述的一种合金锯片加工用抛光装置,其特征在于,所述滑架(9)通过多个限位块(22)与工作台(1)滑动配合,工作台(1)上开设有多个与限位块(22)相适配的限位凹槽。

5.根据权利要求4所述的一种合金锯片加工用抛光装置,其特征在于,所述电磁吸盘(8)与滑块(5)滑动配合。

6.根据权利要求5所述的一种合金锯片加工用抛光装置,其特征在于,所述抽斗(15)上安装有把手(23),把手(23)上套设有把套。

7.根据权利要求6所述的一种合金锯片加工用抛光装置,其特征在于,所述传送带(19)的外部设置有防护罩(24),防护罩(24)安装在调节箱(3)上。

8.根据权利要求7所述的一种合金锯片加工用抛光装置,其特征在于,所述工作台(1)上开设有两个操作凹角。
