专利号: 2021226575674
申请人: 四平市圣星生物科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

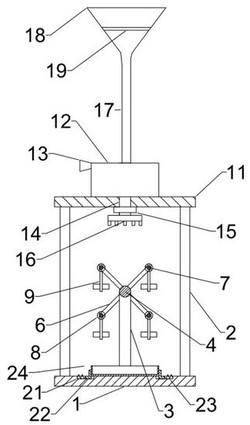

1.一种生态农业农作物种植架,包括底座(1),其特征在于,所述底座(1)四角固定设有支架(2),所述底座(1)上壁前后两侧设有支柱(3),所述支柱(3)内活动设有转杆(4),所述支柱(3)后壁设有转动电机(5),所述转动电机(5)输出端与转杆(4)连接,所述转杆(4)上对称设有若干对第一连接杆(6),所述第一连接杆(6)末端固定设有套杆(7),所述套杆(7)上转动连接一对套筒(8),一对所述套筒(8)下侧固定连接有第二连接杆(9),所述第二连接杆(9)末端固定设有植物架板(10),所述支架(2)上侧设有顶板(11),所述顶板(11)连接有洒水组件,所述底座(1)上设有排水组件,所述植物架板(10)上设有培育组件。

2.根据权利要求1所述的一种生态农业农作物种植架,其特征在于:所述洒水组件包括设于顶板(11)上壁的水箱(12),所述水箱(12)左侧壁设有进水口(13),所述水箱(12)下侧壁设有出水管(14),所述出水管(14)贯穿所述顶板(11),所述出水管(14)上连接有电磁阀(15),所述出水管(14)末端连接洒水盘(16),所述水箱(12)上侧设有水管(17),所述水管(17)另一端连接有集水斗(18),所述集水斗(18)内设有净水网(19)。

3.根据权利要求2所述的一种生态农业农作物种植架,其特征在于:所述顶板(11)上设有固定架(20),所述水管(17)通过所述固定架(20)支撑。

4.根据权利要求1所述的一种生态农业农作物种植架,其特征在于:所述排水组件包括所述底座(1)两侧设有的滑槽(21),所述滑槽(21)内设有L型滑块(22),所述L型滑块(22)与所述滑槽(21)之间设有一对弹簧(23),所述底座(1)上壁且位于一对所述L型滑块之间处设有水槽(24)。

5.根据权利要求1所述的一种生态农业农作物种植架,其特征在于:所述支柱(3)后侧设有用于固定所述转动电机的支板(25)。

6.根据权利要求1所述的一种生态农业农作物种植架,其特征在于:所述转杆(4)通过轴承(26)与所述支柱(3)连接。

7.根据权利要求1所述的一种生态农业农作物种植架,其特征在于:所述培育组件包括所述植物架板(10)上放置的种植匣(27),所述植物架板(10)上壁位于所述种植匣(27)两侧设有定位柱(28),所述种植匣(27)两侧设有螺纹座(29),所述定位柱(28)上旋接有螺栓(30),所述螺栓(30)与所述螺纹座(29)螺纹连接。
