专利号: 202122608977X
申请人: 河南维俏精密塑胶科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

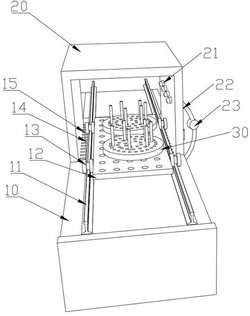

1.一种塑胶玩具自动喷涂设备,其特征在于:包括工作台(10),所述工作台(10)的顶端设置有用以对玩具进行喷涂的喷涂装置,所述喷涂装置包括喷涂室(20),所述喷涂室(20)沿所述工作台(10)的长度方向设置,且所述喷涂室(20)沿其长度方向上的两端敞开;

所述工作台(10)的顶端设置有支撑板(30),所述支撑板(30)位于所述喷涂室(20)内,且所述支撑板(30)通过转轴(33)与所述工作台(10)转动连接,所述转轴(33)沿所述工作台(10)的高度方向设置,且所述转轴(33)上设置有用以驱动所述转轴(33)转动的第一电机(34);

所述工作台(10)的顶端凹设有收料槽(14),所述收料槽(14)位于喷涂室(20)的下方,其与所述喷涂室(20)连通;

所述喷涂装置还包括喷嘴(21)、料管(22)以及水泵(23),所述喷嘴(21)设置在所述喷涂室(20)沿其宽度方向上一端的内壁上,所述料管(22)的一端和所述喷嘴(21)连通,所述料管(22)的另一端和所述收料槽(14)连通,所述水泵(23)设置在所述料管(22)上;

所述喷嘴(21)为多个,多个所述喷嘴(21)沿所述喷涂室(20)的长度方向间隔设置,且多个所述喷嘴(21)都和所述料管(22)连通。

2.根据权利要求1所述的一种塑胶玩具自动喷涂设备,其特征在于:所述工作台(10)包括位于其顶端的托板(12),所述支撑板(30)安装在所述托板(12)的顶端,所述托板(12)可沿所述工作台(10)的长度方向滑动。

3.根据权利要求2所述的一种塑胶玩具自动喷涂设备,其特征在于:所述工作台(10)的顶端设置设有导轨(11),所述导轨(11)沿所述工作台(10)的长度方向设置,且所述导轨(11)穿过所述喷涂室(20),所述托板(12)上设置有与所述导轨(11)适配的滑轮(13),且所述托板(12)通过与所述导轨(11)适配的所述滑轮(13),可沿所述工作台(10)的长度方向滑动。

4.根据权利要求3所述的一种塑胶玩具自动喷涂设备,其特征在于:所述托板(12)上设置有用以驱动所述滑轮(13)转动的第二电机。

5.根据权利要求1所述的一种塑胶玩具自动喷涂设备,其特征在于:所述收料槽(14)的顶端开口处设置有过滤网(15)。

6.根据权利要求3所述的一种塑胶玩具自动喷涂设备,其特征在于:所述托板(12)和所述支撑板(30)上都分别贯穿设置有若干通料孔(31)。

7.根据权利要求1所述的一种塑胶玩具自动喷涂设备,其特征在于:所述支撑板(30)的顶端设置有防摔杆(32),所述防摔杆(32)沿所述支撑板(30)的厚度方向设置,且所述防摔杆(32)为多个,多个所述防摔杆(32)沿所述支撑板(30)的周向间隔设置。
