专利号: 2021225883911
申请人: 意安天航消防设备(天津)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

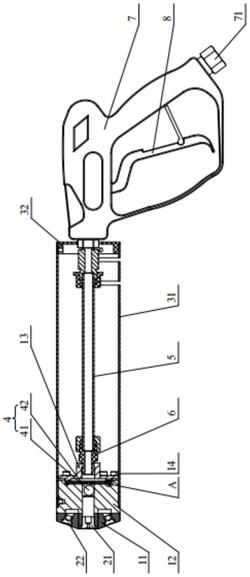

1.一种方便切换喷射模式的灭火喷枪,其特征在于,包括:喷筒(3),其内部可流通灭火物;

喷头组件(1),其包括喷头中盖(12)和喷头下盖(13),所述喷头下盖(13)安装于所述喷头中盖(12)上,所述喷头中盖(12)安装于所述喷筒(3)上,所述喷筒(3)与所述喷头下盖(13)连通,所述喷头中盖(12)上开设有滚槽(121),所述滚槽(121)内开设有射流口(122)和水雾口(123);

切换组件(4),其包括滚珠(41),所述滚珠(41)滚动设置于所述滚槽(121)内,所述滚珠(41)可选择地封堵所述射流口(122)或所述水雾口(123);

喷嘴组件(2),其包括射流喷嘴(21)和水雾喷嘴(22),所述射流喷嘴(21)与所述射流口(122)连通,所述水雾喷嘴(22)与所述水雾口(123)连通。

2.根据权利要求1所述的方便切换喷射模式的灭火喷枪,其特征在于,所述切换组件(4)还包括滚珠压板(42),所述滚珠压板(42)与所述喷头中盖(12)密封连接,所述滚珠压板(42)能够将所述滚珠(41)压设于所述滚槽(121)内。

3.根据权利要求2所述的方便切换喷射模式的灭火喷枪,其特征在于,所述切换组件(4)还包括第一密封圈(43),所述喷头下盖(13)上开设有第一密封槽(131),所述第一密封圈(43)密封设置于所述第一密封槽(131)内,所述第一密封圈(43)与所述滚珠压板(42)朝向所述喷头下盖(13)的一侧抵接。

4.根据权利要求2所述的方便切换喷射模式的灭火喷枪,其特征在于,所述切换组件(4)还包括第二密封圈(44),所述喷头中盖(12)上开设有第二密封槽(125),所述第二密封圈(44)密封设置于所述第二密封槽(125)内,所述第二密封圈(44)与所述滚珠压板(42)朝向所述喷嘴组件(2)的一侧抵接。

5.根据权利要求2所述的方便切换喷射模式的灭火喷枪,其特征在于,所述滚珠压板(42)上开设有通孔(421),所述通孔(421)分别与所述喷头中盖(12)和所述喷头下盖(13)连通。

6.根据权利要求1所述的方便切换喷射模式的灭火喷枪,其特征在于,所述喷头中盖(12)还具有射流腔(124),所述射流口(122)与所述射流腔(124)连通,所述射流腔(124)与所述射流喷嘴(21)连通。

7.根据权利要求1所述的方便切换喷射模式的灭火喷枪,其特征在于,所述喷头组件(1)还包括喷头上盖(11),所述喷头上盖(11)安装于所述喷头中盖(12)上,所述喷嘴组件(2)安装于所述喷头上盖(11)上。

8.根据权利要求1所述的方便切换喷射模式的灭火喷枪,其特征在于,所述方便切换喷射模式的灭火喷枪还包括连接管(5),所述连接管(5)安装于所述喷筒(3)内,所述连接管(5)内部可流通灭火物,所述连接管(5)与所述喷头下盖(13)连通。

9.根据权利要求8所述的方便切换喷射模式的灭火喷枪,其特征在于,所述方便切换喷射模式的灭火喷枪还包括外丝接头(6),所述连接管(5)的一端通过所述外丝接头(6)安装于所述喷头下盖(13)上。
