专利号: 2021225506357
申请人: 江苏圣拉克建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

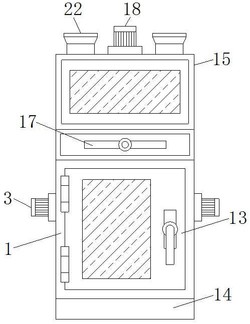

1.一种腻子粉生产用具有多重筛选结构的研磨机,包括箱体(1),其特征在于:所述箱体(1)内腔的两侧均固定安装有联轴器(2),所述箱体(1)的两侧均固定安装有振动电机(3),所述振动电机(3)与联轴器(2)固定连接,所述联轴器(2)的内侧固定连接有轴杆(4),所述轴杆(4)的内侧固定连接有第一筛网(5),所述箱体(1)内腔底部的两侧均固定安装有安装块(6),所述箱体(1)内腔的底部且位于安装块(6)的顶部设置有第二筛网(7),所述第二筛网(7)顶部的中间部位固定安装有驱动装置(8),所述驱动装置(8)的顶部固定安装有转轴(9),所述转轴(9)的顶部固定安装有导流板(10),所述导流板(10)的两侧均固定安装有第三筛网(11),所述第三筛网(11)的外侧固定安装有挡板(12),所述箱体(1)的正面活动安装有防护门(13)。

2.根据权利要求1所述的一种腻子粉生产用具有多重筛选结构的研磨机,其特征在于:

所述箱体(1)的底部固定安装有底板(14),所述箱体(1)的顶部固定安装有本体(15)。

3.根据权利要求2所述的一种腻子粉生产用具有多重筛选结构的研磨机,其特征在于:

所述本体(15)内腔的底部且延伸至箱体(1)的内腔固定安装有输料管(16),所述输料管(16)的表面且延伸至本体(15)的正面固定安装有控制阀(17)。

4.根据权利要求2所述的一种腻子粉生产用具有多重筛选结构的研磨机,其特征在于:

所述本体(15)顶部的中间部位固定安装有转动电机(18),所述本体(15)内腔顶部的中间部位固定安装有轴承(19)。

5.根据权利要求4所述的一种腻子粉生产用具有多重筛选结构的研磨机,其特征在于:

所述转动电机(18)的底部且延伸至轴承(19)的外侧固定连接有搅拌杆(20),所述箱体(1)内腔的顶部且位于输料管(16)的表面固定安装有加固板(21)。

6.根据权利要求2所述的一种腻子粉生产用具有多重筛选结构的研磨机,其特征在于:

所述本体(15)顶部的两侧且延伸至其内腔均固定安装有进料管(22),所述联轴器(2)的顶部且延伸至加固板(21)的内腔固定连接有连接杆(23)。
