专利号: 2021224642570
申请人: 南通通远机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

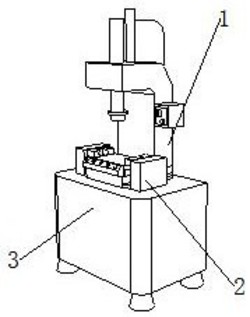

1.一种精密机械配件生产加工用冲压装置,包括冲压装置主体(1),其特征在于:所述冲压装置主体(1)的工作平台上设置有夹持机构(2),所述冲压装置主体(1)的底部固定安装有缓冲装置(3);

所述夹持机构(2)包括有夹块一(25)和夹块二(27),所述夹块一(25)设置在夹持机构(2)的内部;

所述缓冲装置(3)包括有缓冲底座和缓冲弹性半圆板(31),所述缓冲弹性半圆板(31)固定安装在缓冲底座的内腔顶部。

2.根据权利要求1所述的一种精密机械配件生产加工用冲压装置,其特征在于:所述冲压装置主体(1)包括有冲压头(11)、控制箱(12)和气压缸(14),所述控制箱(12)固定安装在冲压装置主体(1)的一侧,所述气压缸(14)固定安装在冲压装置主体(1)的顶部,所述气压缸(14)的下方设置有置件板(13)。

3.根据权利要求1所述的一种精密机械配件生产加工用冲压装置,其特征在于:所述夹持机构(2)的侧面固定安装有液压缸(21),所述液压缸(21)的一端固定连接有液压杆(22),所述液压杆(22)的一端固定连接有推板(23),所述推板(23)的侧面固定连接有复位弹簧(24)。

4.根据权利要求1所述的一种精密机械配件生产加工用冲压装置,其特征在于:所述夹持机构(2)的内腔侧面开设有滑槽,所述滑槽的内壁设置有滚珠(26),所述滚珠(26)的侧面固定连接有滑块,所述滑块的一端与夹块一(25)的一端固定连接。

5.根据权利要求1所述的一种精密机械配件生产加工用冲压装置,其特征在于:所述缓冲底座的内表面固定连接有支撑杆(32),所述支撑杆(32)的一端固定连接有缓冲杆(34),所述缓冲杆(34)的一端固定连接有缓冲弹簧(33)。

6.根据权利要求5所述的一种精密机械配件生产加工用冲压装置,其特征在于:所述缓冲弹簧(33)的底端与缓冲底座的内腔侧面固定连接,所述缓冲杆(34)的一端固定连接有弹性板(35),所述弹性板(35)的侧面设置有缓冲气囊袋(36),所述缓冲气囊袋(36)固定安装在缓冲底座的内腔底部。
