专利号: 2021224619521
申请人: 江苏佳尔伏照明科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

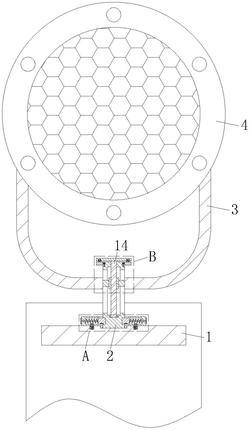

1.一种公园用LED氛围灯,其特征在于:包括安装座(1),所述安装座(1)与灯杆固接,所述安装座(1)的顶部端面转动连接有支撑套筒(2),所述支撑套筒(2)上设有支架(3),所述支架(3)与灯具(4)固接,所述安装座(1)的顶部固接有固定件(5),所述固定件(5)套在支撑套筒(2)外侧,所述支撑套筒(2)的底部外侧均匀设有多个卡槽(10),所述固定件(5)内腔滑动连接有T型杆(6),所述T型杆(6)靠近支撑套筒(2)的一端固接有卡块(7),所述卡块(7)与卡槽(10)相贴合,所述卡块(7)的底部设有弧形槽,所述弧形槽内壁固接有磁块一(9),所述安装座(1)的顶部两侧均设有限位槽,所述限位槽通过弹性限位组件与磁块二(13)滑动连接,所述磁块二(13)与磁块一(9)相适应,所述T型杆(6)上套有弹簧一(8),所述弹簧一(8)的两端分别与卡块(7)和固定件(5)的内壁固接。

2.根据权利要求1所述的一种公园用LED氛围灯,其特征在于:所述弹性限位组件包括限位块(12)和弹簧二(11),所述限位槽的底端固接有弹簧二(11),所述弹簧二(11)的顶端与限位块(12)固接,所述限位块(12)与磁块二(13)固接。

3.根据权利要求2所述的一种公园用LED氛围灯,其特征在于:所述支撑套筒(2)内通过轴承转动连接有丝杆(14),所述丝杆(14)的顶端贯穿支撑套筒(2)与轮盘(16)固接,所述丝杆(14)上套有丝套(15),所述丝套(15)的两侧均固接有连接件,所述连接件贯穿支撑套筒(2)与支架(3)固接。

4.根据权利要求3所述的一种公园用LED氛围灯,其特征在于:所述支撑套筒(2)的两侧均设有连接槽,所述连接件与连接槽滑动连接,所述支撑套筒(2)的外壁顶端套有转动环(17)。

5.根据权利要求4所述的一种公园用LED氛围灯,其特征在于:所述转动环(17)的顶端固接有磁环二(19),所述轮盘(16)的底部设有环形槽,所述环形槽内固接有磁环一(18),所述磁环一(18)与磁环二(19)相贴合,所述转动环(17)通过导向块(21)与支撑套筒(2)滑动连接。

6.根据权利要求5所述的一种公园用LED氛围灯,其特征在于:所述支撑套筒(2)的两侧顶部均设有导向槽,所述导向槽内固接有导向杆(20),所述转动环(17)内壁固接有导向块(21),所述导向块(21)与导向杆(20)滑动连接。
