专利号: 2021224591403
申请人: 太仓市太鑫金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

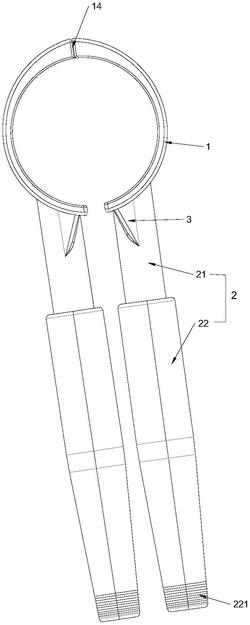

1.一种锻件钻孔夹具,包括钳口(1),所述钳口(1)为圆弧状,所述钳口(1)包括镜像设置的第一钳口和第二钳口,所述第一钳口的端点和所述第二钳口的端点活动连接,其特征在于,还包括两根压杆(2),其中一根所述压杆(2)和所述第一钳口远离所述第一钳口和所述第二钳口的连接点(14)的一端固定连接,另一根所述压杆(2)和所述第二钳口远离所述第一钳口和所述第二钳口的连接点(14)的一端固定连接。

2.根据权利要求1所述的一种锻件钻孔夹具,其特征在于,还包括连接肋(3),所述连接肋(3)连接所述压杆(2)和所述钳口(1)。

3.根据权利要求2所述的一种锻件钻孔夹具,其特征在于,还包括凸起部(12),所述钳口(1)内壁设置有第一凹槽(11),所述凸起部(12)和所述第一凹槽(11)的底部弹性连接。

4.根据权利要求2所述的一种锻件钻孔夹具,其特征在于,所述钳口(1)内壁设置有防滑板。

5.根据权利要求2所述的一种锻件钻孔夹具,其特征在于,所述钳口(1)内壁设置有螺纹结构(13)。

6.根据权利要求3‑5任一项所述的一种锻件钻孔夹具,其特征在于,所述压杆包括第一压杆(21)和第二压杆(22),所述第一压杆(21)的一端和所述钳口(1)连接,所述第一压杆(21)的另一端设置有外螺纹。

7.根据权利要求6所述的一种锻件钻孔夹具,其特征在于,所述第二压杆(22)一端设置有第二凹槽,所述第二凹槽内设置有内螺纹,所述第一压杆(21)和所述第二压杆(22)通过所述内螺纹和所述外螺纹连接。

8.根据权利要求7所述的一种锻件钻孔夹具,其特征在于,还包括塑料套环(221),所述第二压杆(22)远离所述第二凹槽的一端穿过所述塑料套环(221)。
