专利号: 2021224590237
申请人: 四川诚毅达建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

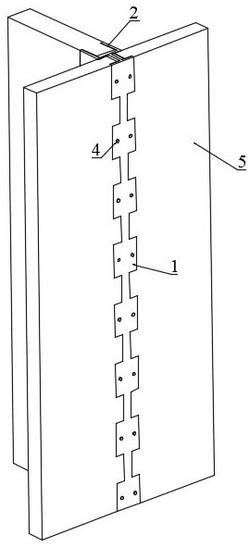

1.一种墙板连接件,其特征在于,包括T形立柱(1)和U形立柱(2);

T形立柱(1)包括横板(11)和纵板(12),纵板(12)一端垂直连接横板(11)中心;

U形立柱(2)包括两个支板(21)和底板(22),纵板(12)另一端垂直连接底板(22)中心,T形立柱(1)和U形立柱(2)形成三个U形卡槽,每一个U形卡槽用于连接一个墙板(5)。

2.根据权利要求1所述的墙板连接件,其特征在于,从上到下,支板(21)上依次设有若干第一装配槽(211),第一装配槽(211)外侧与外界连通。

3.根据权利要求2所述的墙板连接件,其特征在于,从上到下,横板(11)两端依次设有若干第二装配槽(111),第二装配槽(111)外侧与外界连通。

4.根据权利要求3所述的墙板连接件,其特征在于,第一装配槽(211)内壁与底板(22)设有预设距离,第二装配槽(111)内壁与纵板(12)设有预设距离。

5.根据权利要求4所述的墙板连接件,其特征在于,从上到下,支板(21)、横板(11)、底板(22)上设有若干螺钉(4)。

6.一种隔音墙体,其特征在于,包括三个墙板(5)及如权利要求5所述的墙板连接件;

墙板(5)内部包括两层蜂窝层(511),且两层蜂窝层(511)之间设有预设距离,三个墙板(5)包括墙板一(51)和两个墙板二(52),墙板一(51)设于U形立柱(2)的U形卡槽内,墙板一(51)通过螺钉(4)与支板(21)固定在一起,两个墙板二(52)设于T形立柱(1)的U形卡槽内,墙板二(52)通过螺钉(4)与横板(11)、底板(22)固定在一起。

7.根据权利要求6所述的隔音墙体,其特征在于,墙板一(51)两侧设有若干凸板(53),凸板(53)设于第一装配槽(211)内,墙板二(52)外侧设有若干凸板(53),凸板(53)设于第二装配槽(111)内。

8.根据权利要求6或7所述的隔音墙体,其特征在于,墙板二(52)与纵板(12)之间,墙板一(51)两与底板(22)之间均设有吸音棉(3)。
