专利号: 2021224439054
申请人: 常州市飞黄钢杆有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

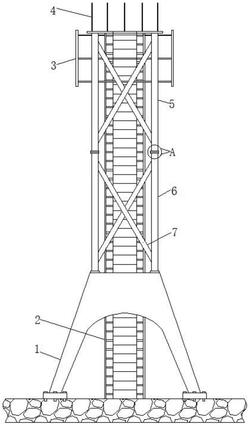

1.一种稳固性高的全钢管组合通讯塔,其特征在于,包括:塔基(1),通过地脚螺栓与地面固定连接;

塔身,固定安装在所述塔基(1)顶部,所述塔身断面呈三角形结构;

其中,所述塔身包括第一钢管架(6)和第二钢管架(5);

所述第一钢管架(6)和第二钢管架(5)顶部左右两侧均固定焊接有上法兰盘(9),所述第一钢管架(6)和第二钢管架(5)外壁左右两侧顶部均贯穿开设有第一加固孔(8),所述第二钢管架(5)底部左右两侧均固定焊接有下法兰盘(10),所述第二钢管架(5)底部左右两侧开口处均垂直焊接有连接插管(11),所述连接插管(11)中部水平贯穿开设有第二加固孔(12),所述第二钢管架(5)底部的连接插管(11)插接在第一钢管架(6)内后,连接插管(11)中部的第二加固孔(12)与第一钢管架(6)外壁左右两侧顶部的第一加固孔(8)处于同一水平位置,且连接插管(11)通过加固螺栓(13)依次贯穿于第一加固孔(8)和第二加固孔(12)将连接插管(11)固定在第一钢管架(6)内。

2.根据权利要求1所述的一种稳固性高的全钢管组合通讯塔,其特征在于:所述塔身内部垂直设置有爬梯(2),所述爬梯(2)顶部与塔身顶部固定连接,且爬梯(2)底部与地面固定连接。

3.根据权利要求1所述的一种稳固性高的全钢管组合通讯塔,其特征在于:所述塔身顶部设置有五组等距分布的避雷针(4),所述避雷针(4)底部设置有通信天线(3)。

4.根据权利要求1所述的一种稳固性高的全钢管组合通讯塔,其特征在于:所述第一钢管架(6)和第二钢管架(5)均由中空钢管焊接组成,所述第一钢管架(6)和第二钢管架(5)内均设置有呈X型分布的加固钢管(7)。

5.根据权利要求1所述的一种稳固性高的全钢管组合通讯塔,其特征在于:所述连接插管(11)插接在第一钢管架(6)内后,第一钢管架(6)顶部的上法兰盘(9)与第二钢管架(5)底部的下法兰盘(10)的上下位置相对应,且第一钢管架(6)顶部的上法兰盘(9)与第二钢管架(5)底部的下法兰盘(10)之间通过螺栓固定连接。
