专利号: 2021224203520
申请人: 佛山市具象工业设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

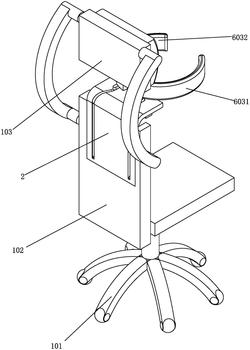

1.一种模块化具备颈椎按及腰部按摩的办公椅,包括办公椅本体(1),其特征在于:所述办公椅本体(1)上设置有反向的L型架(2),所述L型架(2)上间隔设置有两条纵向轨道(3)和两条竖向轨道(4),两个所述纵向轨道(3)之间的间距距离小于两个所述竖向轨道(4)之间的间距距离,所述纵向轨道(3)和对应一侧所述竖向轨道(4)之间设置有连接轨道(5),两个所述纵向轨道(3)内分别设置有两个相互对称的移动按摩组件(6),所述移动按摩组件(6)和所述L型架(2)之间设置有用于驱动对应一个所述移动按摩组件(6)进行移动的驱动组件(7)。

2.根据权利要求1所述的一种模块化具备颈椎按及腰部按摩的办公椅,其特征在于:所述移动按摩组件(6)包括能活动设置于所述竖向轨道(4)、纵向轨道(3)和连接轨道(5)之间的两个滚轴体(601),两个所述滚轴体(601)之间设置有连接部(602),所述连接部(602)上设置有按摩部(603)。

3.根据权利要求2所述的一种模块化具备颈椎按及腰部按摩的办公椅,其特征在于:所述按摩部(603)包括设置于所述连接部(602)上的弧形支架(6031),所述弧形支架(6031)向外弯曲,所述弧形支架(6031)内壁设置有按摩面(6032)。

4.根据权利要求3所述的一种模块化具备颈椎按及腰部按摩的办公椅,其特征在于:所述驱动组件(7)包括设置于所述L型架(2)内壁的L型轨道(701),所述L型轨道(701)内活动设置有主动滚轮组(702),所述L型轨道(701)设置于所述移动按摩组件(6)的一侧,所述主动滚轮组(702)上设置有导向横轴(703),所述连接部(602)上设置有导向横孔(704),所述导向横轴(703)穿插于所述导向横孔(704)内活动。

5.根据权利要求4所述的一种模块化具备颈椎按及腰部按摩的办公椅,其特征在于:两个所述弧形支架(6031)移动至对应的所述纵向轨道(3)位置后为同心设置。

6.根据权利要求5所述的一种模块化具备颈椎按及腰部按摩的办公椅,其特征在于:所述办公椅本体(1)包括底部万向移动组件(101),所述底部万向移动组件(101)上设置有座椅(102),所述座椅(102)上设置有靠枕(103),两条所述纵向轨道(3)设置于所述座椅(102)和所述靠枕(103)之间。
