专利号: 2021223942690
申请人: 广东志讯建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

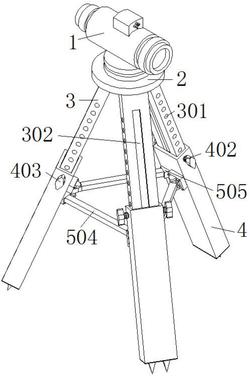

1.一种建筑测量水准仪,包括水准仪本体(1),其特征在于:水准仪本体(1)下方设置有支撑台(2),支撑台(2)底端圆周均匀铰接有三个调节柱(3),调节柱(3)外部均套设有固定架(4),调节柱(3)和固定架(4)之间设置有调节结构,调节结构包括开设在调节柱(3)对称面上多个均匀分布的圆柱槽(301),调节柱(3)另一对称面上开设有限位槽(302),固定架(4)内壁两侧均设置有限位块(401),限位块(401)和限位槽(302)相适配,固定架(4)顶端侧面均插设有螺旋柱(402),螺旋柱(402)上设置有螺纹,螺旋柱(402)与固定架(4)螺接,螺旋柱(402)顶端上固定有旋转钮(403),螺旋柱(402)与圆柱槽(301)相适配。

2.根据权利要求1所述的一种建筑测量水准仪,其特征在于:所述固定架(4)之间设置有多个支撑结构,支撑结构包括设置在固定架(4)顶端一侧面上的固定块(5),固定块(5)上下对称设置有固定片(501),两固定片(501)之间设置有固定柱(502),固定柱(502)外部套有固定环(503),固定环(503)上连接有支撑杆(504),相邻固定架(4)上固定有套管(505),支撑杆(504)插设在相邻套管(505)内。

3.根据权利要求2所述的一种建筑测量水准仪,其特征在于:所述固定块(5)中部开设有支撑槽(506),支撑槽(506)与固定环(503)相适配,支撑槽(506)下端对称开设有条形槽(507)。

4.根据权利要求1所述的一种建筑测量水准仪,其特征在于:所述限位块(401)与固定架(4)固定,固定架(4)底端均设置有多个锥形块。

5.根据权利要求2所述的一种建筑测量水准仪,其特征在于:所述固定块(5)四角均设置有螺栓,固定块(5)与固定架(4)螺接。
