专利号: 2021223657831
申请人: 深圳市启明金株生态科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

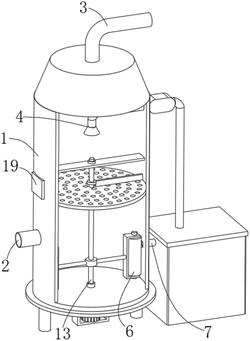

1.一种垃圾废气处理装置,其特征在于,包括: 废气罐(1),所述废气罐(1)的一侧设有进气管(2),顶部设有出气管(3); 废气罐(1)内设有喷淋件(4),所述喷淋件(4)的下方设有滤板(5),所述滤板(5)安装在 所述废气罐(1)的内部,所述废气罐(1)的底部设有用来清理所述废气罐(1)内壁的清理装 置(6),所述废气罐(1)的一侧安装有溢流管(7),所述溢流管(7)远离所述废气罐(1)的一端 连通有循环水箱(8)。 2.根据权利要求1所述的一种垃圾废气处理装置,其特征在于:所述清理装置(6)包括 两个对称设置的刷筒(9),所述刷筒(9)和所述废气罐(1)的内壁之间滑动连接,所述刷筒 (9)的内部固定有转轴(10),所述转轴(10)的两端之间设有凹形架(11),所述凹形架(11)的 一端固定有连杆(12),所述连杆(12)上设有转动件(13)。 3.根据权利要求2所述的一种垃圾废气处理装置,其特征在于:所述转动件(13)包括转 杆(14),所述转杆(14)的一端穿过所述废气罐(1)的底部固定有驱动电机(15),所述驱动电 机(15)上设有安装座(16),所述安装座(16)固定在所述废气罐(1)的底部,所述转杆(14)和 所述连杆(12)之间均固定连接,所述转杆(14)远离所述连杆(12)的一端穿过所述滤板(5) 的顶部转动连接有连板(17),所述连板(17)的两端均固定在所述废气罐(1)的内壁上。 4.根据权利要求3所述的一种垃圾废气处理装置,其特征在于:所述转杆(14)上固定有 安装块(18),所述安装块(18)的一侧固定有刮板(23),所述刮板(23)的底部和所述滤板(5) 之间滑动连接。 5.根据权利要求4所述的一种垃圾废气处理装置,其特征在于:所述废气罐(1)在所述 滤板(5)处设有排物口(19)。 6.根据权利要求1所述的一种垃圾废气处理装置,其特征在于:所述喷淋件(4)包括喷 雾头(20),所述喷雾头(20)上连通有抽水管(21),所述抽水管(21)远离所述喷雾头(20)的 一端穿过所述废气罐(1)的侧壁伸入所述循环水箱(8)内,所述抽水管(21)上设有水泵 (22)。 7.根据权利要求1所述的一种垃圾废气处理装置,其特征在于:所述进气管(2)在所述 废气罐(1)上的位置高于所述溢流管(7)在所述废气罐(1)上的位置。
