专利号: 2021223350645
申请人: 广州城建职业学院
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

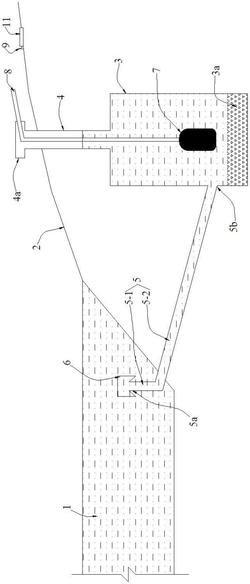

1.一种海绵城市植物浇灌系统,包括:湖泊(1)和与其相邻的草坪(2);其特征在于:所述草坪(2)的地下修筑有隐藏式蓄水池(3),该隐藏式蓄水池(3)的底部预留有用于沉淀湖水杂质的沉淀层(3a),该隐藏式蓄水池(3)的顶面修筑有井口(4a)伸出地面以上的水井(4);所述草坪(2)的地下埋设有连通在所述湖泊(1)与隐藏式蓄水池(3)之间的连通水管(5),该连通水管(5)的湖泊端管口(5a)安装有用于过滤湖水杂物的过滤筛网笼(6),该连通水管(5)的水池端管口(5b)位于所述沉淀层(3a)之上,且所述湖泊端管口(5a)相较于水池端管口(5b)具有更高的水平高度;并且,所述隐藏式蓄水池(3)内安装有水泵(7),该水泵(7)的出水口连接抽水管(8)的下端口,所述抽水管(8)的上端口穿过所述水井(4)伸出到井口(4a)之外。

2.根据权利要求1所述海绵城市植物浇灌系统,其特征在于:所述连通水管(5)由竖向管段(5‑1)和斜向管段(5‑2)连接组成,所述竖向管段(5‑1)的上端作为所述湖泊端管口(5a),所述竖向管段(5‑1)的下端连接所述斜向管段(5‑2)的上端,所述斜向管段(5‑2)的下端作为所述水池端管口(5b);并且,所述竖向管段(5‑1)沿竖直方向延伸,所述斜向管段(5‑

2)的上端位于所述湖泊(1)的湖底位置。

3.根据权利要求1或2所述海绵城市植物浇灌系统,其特征在于:在所述草坪(2)为坡度i满足6%≤i≤10%的缓坡或坡度i满足10%

4.根据权利要求3所述海绵城市植物浇灌系统,其特征在于:所述雨水引流结构包括用于收集雨水的水沟(9),该水沟(9)修筑在所述草坪(2)的地面上,且该水沟(9)沿其延伸方向间隔设置有多个排水口(9a),每一个所述排水口(9a)均通过一根埋设在所述草坪(2)地面下的排水管(10)连通所述湖泊(1)。

5.根据权利要求4所述海绵城市植物浇灌系统,其特征在于:所述雨水引流结构包括紧贴所述水沟(9)修筑的散步小道(11),该散步小道(11)采用透水铺装,使得落于散步小道(11)上的雨水能够流入到所述水沟(9)中。

6.根据权利要求5所述海绵城市植物浇灌系统,其特征在于:所述散步小道(11)的外侧通过散步连通路段(11‑1)连接公路(12)。

7.根据权利要求4所述海绵城市植物浇灌系统,其特征在于:所述水沟(9)在每个排水口(9a)处均安装有雨水箅子。

8.根据权利要求4所述海绵城市植物浇灌系统,其特征在于:所述水沟(9)在每个排水口(9a)处均设有用于收集雨水的凹坑。

9.根据权利要求1或2所述海绵城市植物浇灌系统,其特征在于:在所述草坪(2)为坡度i满足i<6%的平坡的情况下,所述草坪(2)上修筑有沿所述湖泊(1)的边缘延伸的植被缓冲带。

10.根据权利要求4所述海绵城市植物浇灌系统,其特征在于:所述植被缓冲带的坡度在2%至6%之间,宽度大于2m。
