专利号: 2021222893413
申请人: 任丽
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

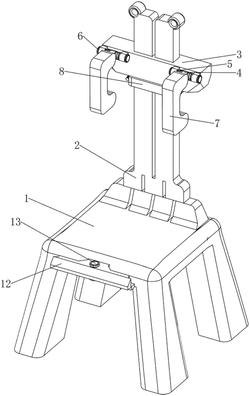

1.一种可矫正学生坐姿的课椅,其特征在于,包括有:底座(1),底座(1)顶部一侧连接有支撑板(2);

扶持机构,支撑板(2)上设有扶持机构;

限位机构,支撑板(2)上设有限位机构;

腿部限制机构,底座(1)上设有腿部限制机构。

2.根据权利要求1所述的一种可矫正学生坐姿的课椅,其特征在于,扶持机构包括有:移动板(3),支撑板(2)上滑动式连接有移动板(3);

转轴(6),移动板(3)两侧均转动式连接有转轴(6);

安装座(4),转轴(6)上连接有安装座(4);

扭力弹簧(5),安装座(4)与移动板(3)之间连接有扭力弹簧(5);

转动板(7),安装座(4)上连接有转动板(7)。

3.根据权利要求2所述的一种可矫正学生坐姿的课椅,其特征在于,限位机构包括有:固定夹(8),支撑板(2)两侧均滑动式连接有固定夹(8);

螺旋杆(9),两侧固定夹(8)的两侧之间均通过螺纹连接有螺旋杆(9)。

4.根据权利要求3所述的一种可矫正学生坐姿的课椅,其特征在于,腿部限制机构包括有:

导向杆(10),底座(1)上连接有导向杆(10);

连接板(12),导向杆(10)上滑动式连接有连接板(12),连接板(12)与底座(1)之间连接有压缩弹簧(11);

固定柱(13),连接板(12)上连接有固定柱(13);

固定环(14),固定柱(13)顶部连接有固定环(14);

旋转板(15),固定柱(13)底部转动式连接有旋转板(15);

涡卷弹簧(16),旋转板(15)与固定柱(13)之间连接有涡卷弹簧(16)。

5.根据权利要求4所述的一种可矫正学生坐姿的课椅,其特征在于,旋转板(15)与底座(1)配合。

6.根据权利要求5所述的一种可矫正学生坐姿的课椅,其特征在于,连接板(12)为T形设置。

7.根据权利要求6所述的一种可矫正学生坐姿的课椅,其特征在于,转动板(7)为n型设置。
