专利号: 2021222837080
申请人: 杭州梵因科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

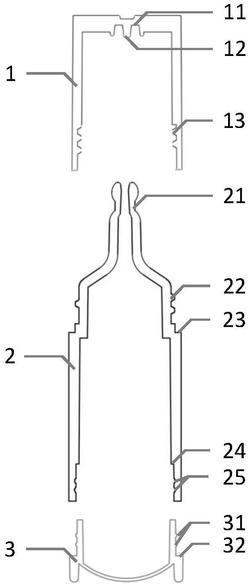

1.一种防雾霜包装瓶,包括瓶盖、瓶身和瓶底;其特征在于,所述瓶盖、瓶身和瓶底为三个各自独立的部件;瓶身的底部呈开口状,在瓶身的上端设有细长管状瓶口;瓶盖和瓶身均为不可变形的硬质塑料制成,瓶底为可变形的软质塑料制成;瓶底与瓶身下段之间、瓶盖与瓶身上段之间各自通过相互配合的螺纹实现连接,或者是通过能相互嵌套的环状凹槽和环状凸起实现连接。

2.根据权利要求1所述的防雾霜包装瓶,其特征在于,所述瓶身上段至瓶口之间为逐渐收缩的渐变的过渡结构。

3.根据权利要求1所述的防雾霜包装瓶,其特征在于,所述瓶身上段的外缘设有外螺纹,瓶盖的内缘设有相互配合的内螺纹;或者,所述瓶身上段的外缘设有环状凹槽,瓶盖的内缘设有能相互嵌套的环状凸起;或者,所述瓶身上段的外缘设有环状凸起,瓶盖的内缘设有能相互嵌套的环状凹槽。

4.根据权利要求1所述的防雾霜包装瓶,其特征在于,所述瓶身下段的内缘设有内螺纹,瓶底的外缘设有相互配合的外螺纹;或者,瓶身下段的内缘设有环状凹槽,所述瓶底的外缘设有能相互嵌套的环状凸起;或者,瓶身下段的内缘设有环状凸起,所述瓶底的外缘设有能相互嵌套的环状凹槽。

5.根据权利要求1所述的防雾霜包装瓶,其特征在于,所述瓶底与瓶身下段之间通过能相互嵌套的双环状凹槽和双环状凸起实现固定连接。

6.根据权利要求1所述的防雾霜包装瓶,其特征在于,在瓶身上设有瓶盖定位面。

7.根据权利要求1所述的防雾霜包装瓶,其特征在于,在瓶身下段内缘设有瓶底定位面,同时在瓶底外缘设有瓶身定位面。

8.根据权利要求1所述的防雾霜包装瓶,其特征在于,所述瓶盖端部内表面设有梯形环状凹槽,其中心呈圆台状凸起;当瓶盖旋转到位后,圆台状凸起嵌入瓶口孔中,并与瓶口内壁相互贴合用以塞紧瓶口;同时管状瓶口嵌入环状凹槽中,并与凹槽内壁相互贴合以实现密封。

9.根据权利要求8所述的防雾霜包装瓶,其特征在于,所述圆台状凸起的自由端高于瓶盖端部内表面;环状凹槽的外边缘与瓶盖端部内表面的连接处隆起,形成圆环状凸起。

10.根据权利要求9所述的防雾霜包装瓶,其特征在于,所述圆台状凸起与瓶盖连接端的直径为a、自由端的直径为b,梯形环状凹槽底部宽度为c、开口端宽度为d,梯形环状凹槽底部到瓶盖下端面的距离为e;瓶身管状瓶口顶端孔径为f,瓶身上段瓶盖定位面到管状瓶口顶端面的距离为g,瓶身下段下部瓶底定位面到瓶壁端面的距离为h,瓶身下段端面的内径为i、外径为j;瓶底上端面的外径为k、下端面的外径为m,瓶底上瓶身定位面到瓶底上端面的距离为n;其相互间的关系为:

a>b;c<d;a≥f;f≤2;0≤e-g<0.3;h≥n;0.2<k-i<0.5;j=m其中,各个长度的单位均为mm。
