专利号: 2021222554221
申请人: 李葳
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

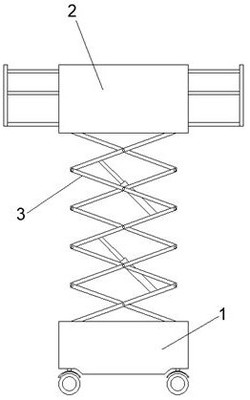

1.一种高速公路隧道施工用台车,其特征在于,包括小车(1)、载物框(2)和折叠架(3),小车(1)和载物框(2)之间连接有折叠架(3);所述小车(1)内分别设有电源、驱动装置和信号接收器,所述电源和驱动装置以及信号接收器电性连接;所述载物框(2)包括主框体(21)和第一滑动架(22),所述第一滑动架(22)和主框体(21)可滑动连接,折叠架(3)设置在小车(1)和主框体(21)之间。

2.根据权利要求1所述的高速公路隧道施工用台车,其特征在于,所述主框体(21)包括底板(211)、侧板(212)和第一导轨(213),所述底板(211)宽度方向的两侧分别连接有侧板(212),所述底板(211)宽度方向的两侧上还分别连接有第一导轨(213),所述折叠架(3)设置在小车(1)和底板(211)之间,所述第一滑动架(22)可滑动地连接在两个第一导轨(213)之间。

3.根据权利要求2所述的高速公路隧道施工用台车,其特征在于,所述第一滑动架(22)包括第一滑板(221)、第一挡板(222)和第一挂架(223),所述第一滑板(221)长度方向的两侧分别连接有第一挡板(222)和铰接有第一挂架(223),所述第一滑板(221)可滑动地连接在两个第一导轨(213)之间;

所述主框体(21)还包括主框挂块(214),两个所述第一导轨(213)之间设有若干和底板(211)相连接的主框挂块(214),所述第一滑板(221)高于主框挂块(214),所述第一挂架(223)可拆卸地挂接在其中一主框挂块(214)上。

4.根据权利要求3所述的高速公路隧道施工用台车,其特征在于,所述第一滑动架(22)还包括第一横杆(224)和第一竖杆(225),所述第一滑板(221)背离第一挡板(222)的一端的两侧分别连接有第一竖杆(225),所述第一竖杆(225)和第一挡板(222)之间连接有若干第一横杆(224)。

5.根据权利要求4所述的高速公路隧道施工用台车,其特征在于,所述载物框(2)还包括第二滑动架(23),所述主框体(21)还包括两个第二导轨(215),所述第二导轨(215)设置在第一导轨(213)的顶部,所述第二滑动架(23)可滑动地连接在两个第二导轨(215)之间。

6.根据权利要求5所述的高速公路隧道施工用台车,其特征在于,所述第二滑动架(23)包括第二滑板(231)、第二挡板(232)和第二挂架(233),所述第二滑板(231)长度方向的两侧分别连接有第二挡板(232)和铰接有第二挂架(233),所述第二挡板(232)和第一挡板(222)相向对立,所述第二滑板(231)可滑动地连接在两个第二导轨(215)之间;

所述第一滑动架(22)还包括第一挂块(226),所述第一挡板(222)和第一挂架(223)之间设有若干和第一滑板(221)相连接的第一挂块(226),所述第二滑板(231)高于第一挂块(226),所述第二挂架(233)可拆卸地挂接在其中一第一挂块(226)上。

7.根据权利要求6所述的高速公路隧道施工用台车,其特征在于,所述第二滑动架(23)还包括第二横杆(234)和第二竖杆(235),所述第二滑板(231)背离第二挡板(232)的一端的两侧分别连接有第二竖杆(235),所述第二竖杆(235)和第二挡板(232)之间连接有若干第二横杆(234)。

8.根据权利要求7所述的高速公路隧道施工用台车,其特征在于,所述第一滑板(221)和第二滑板(231)的长度均小于底板(211)的长度。

9.根据权利要求1所述的高速公路隧道施工用台车,其特征在于,所述电源为蓄电池。
