专利号: 2021222520460
申请人: 安徽国天成科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

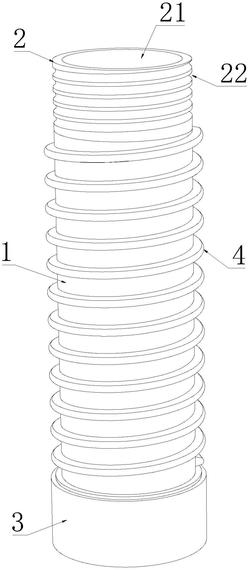

1.一种高密度聚乙烯结构克拉管,其特征在于,包括管体(1)、连接部A(2)和连接部B(3);

连接部A(2)连接管体(1)的一端,连接部A(2)的外周面上设有外螺纹(22),连接部A(2)沿其中轴线方向设有中空仓A(21);中空仓A(21)与管体(1)内部连通;

连接部B(3)连接管体(1)的另一端,连接部B(3)沿其中轴线方向设有中空仓B;中空仓B与管体(1)内部连通,中空仓B的内壁上设有内螺纹;连接部B(3)、管体(1)和连接部A(2)的中轴线重合;

管体(1)的外周面上设有加强部(4);加强部(4)内设有中空仓C(41);中空仓C(41)内设有肋板(5);两个管体(1)配合安装状态下,一个管体(1)一端的连接部A(2)插入另一个管体(1)一端的连接部B(3)的中空仓B内,外螺纹(22)螺纹配合连接内螺纹。

2.根据权利要求1所述的一种高密度聚乙烯结构克拉管,其特征在于,加强部(4)和肋板(5)均沿管体(1)的中轴线方向呈螺旋状分布。

3.根据权利要求2所述的一种高密度聚乙烯结构克拉管,其特征在于,加强部(4)的横截面呈U字形;肋板(5)与管体(1)的外周面垂直,肋板(5)的两端分别连接管体(1)的外周面和中空仓C(41)的内壁。

4.根据权利要求3所述的一种高密度聚乙烯结构克拉管,其特征在于,加强部(4)和肋板(5)为一体化结构。

5.根据权利要求1所述的一种高密度聚乙烯结构克拉管,其特征在于,管体(1)包括高密度聚乙烯层(101)、保温层(102)和耐热聚乙烯层(103);

保温层(102)的外周面连接高密度聚乙烯层(101),保温层(102)的内周面连接耐热聚乙烯层(103)。

6.根据权利要求5所述的一种高密度聚乙烯结构克拉管,其特征在于,耐热聚乙烯层(103)的内周面上设有耐磨层A(104)。

7.根据权利要求1所述的一种高密度聚乙烯结构克拉管,其特征在于,管体(1)的外周面上、连接部A(2)的外周面上、连接部B(3)的外周面上以及加强部(4)的外周面上均设有耐磨层B。

8.根据权利要求1所述的一种高密度聚乙烯结构克拉管,其特征在于,管体(1)、连接部A(2)和连接部B(3)为一体化结构。

9.根据权利要求1所述的一种高密度聚乙烯结构克拉管,其特征在于,加强部(4)远离管体(1)外周面的端面设为向上凸起的曲面,加强部(4)远离管体(1)外周面的端面与加强部(4)的侧端面采用圆弧过渡连接。

10.根据权利要求1所述的一种高密度聚乙烯结构克拉管,其特征在于,加强部(4)沿管体的外周方向呈环形分布。
