专利号: 2021222516107
申请人: 付俊
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

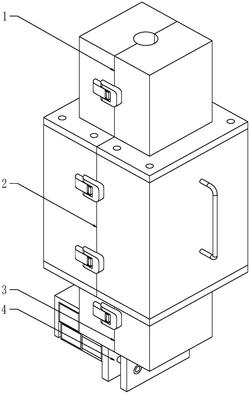

1.一种电梯钢丝绳检验专用的夹持装置,包括上爬升组件(1)和下爬升组件(3),其特征在于:所述上爬升组件(1)和下爬升组件(3)之间连接有检验组件(2),所述检验组件(2)由左单元夹持座(201)和右单元夹持座(202)组成,且所述左单元夹持座(201)和右单元夹持座(202)的内部中间处设有霍尔传感器(204),所述左单元夹持座(201)和右单元夹持座(202)的内部靠近上端和下端处设有永磁铁(203),所述左单元夹持座(201)和右单元夹持座(202)外部的两侧均设有拉手(205),所述上爬升组件(1)和下爬升组件(3)均由左单元套座(101)和右单元套座(102)组成,且所述左单元套座(101)和右单元套座(102)内部均设有循环爬升带(103),所述上爬升组件(1)和下爬升组件(3)和检验组件(2)连接处均设有连接座(301),所述下爬升组件(3)下端一侧设有限位组件(4),所述限位组件(4)由滑台气缸(401)、伸缩气缸(402)、第一夹持板(403)和第二夹持板(404)组成,且所述滑台气缸(401)一侧连接有伸缩气缸(402),所述伸缩气缸(402)远离滑台气缸(401)的一侧连接有第一夹持板(403)和第二夹持板(404),所述上爬升组件(1)、下爬升组件(3)和检验组件(2)外部均设有多组锁扣(5)。

2.根据权利要求1所述的一种电梯钢丝绳检验专用的夹持装置,其特征在于:所述上爬升组件(1)和下爬升组件(3)通过连接座(301)和检验组件(2)连接。

3.根据权利要求1所述的一种电梯钢丝绳检验专用的夹持装置,其特征在于:所述上爬升组件(1)、下爬升组件(3)、检验组件(2)之间均通过锁扣(5)锁紧连接。

4.根据权利要求1所述的一种电梯钢丝绳检验专用的夹持装置,其特征在于:所述左单元套座(101)、右单元套座(102)、左单元夹持座(201)、右单元夹持座(202)、第一夹持板(403)、第二夹持板(404)和电梯钢丝绳之间套接连接。

5.根据权利要求1所述的一种电梯钢丝绳检验专用的夹持装置,其特征在于:所述循环爬升带(103)外部设有多组爬行齿,所述循环爬升带(103)和电梯钢丝绳之间啮合连接。

6.根据权利要求1所述的一种电梯钢丝绳检验专用的夹持装置,其特征在于:所述滑台气缸(401)和伸缩气缸(402)、伸缩气缸(402)和第一夹持板(403)之间均通过螺栓连接,所述伸缩气缸(402)的推杆和第二夹持板(404)之间固定连接。
