专利号: 2021222494381
申请人: 内江市鹏鲲科技有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

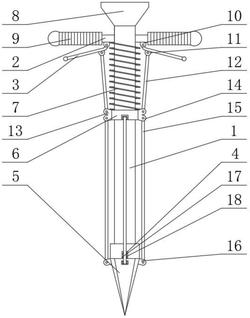

1.一种中草药育苗移植装置,其特征在于:包括种植筒(1),所述种植筒(1)外壁上端两侧均设置有提拉把手(2),两个所述提拉把手(2)下端一侧均转动连接有控制杆(3),所述种植筒(1)内壁下端环向设有至少四个限位槽(4),每个所述限位槽(4)内均转动连接有锥形板(5),相邻所述锥形板(5)一侧均相互接触连接,所述种植筒(1)外壁上端套设有控制套(6),两个所述控制杆(3)下端均与所述控制套(6)上端两侧转动连接,每个所述锥形板(5)均与所述控制套(6)外壁下端转动连接,所述种植筒(1)上端位于所述提拉把手(2)和控制套(6)之间套设有弹簧套(7)。

2.根据权利要求1所述的一种中草药育苗移植装置,其特征在于:所述种植筒(1)上端设有投放口(8)。

3.根据权利要求1所述的一种中草药育苗移植装置,其特征在于:所述提拉把手(2)上套设有防滑套(9),所述提拉把手(2)一侧下端设置有第一转动座(10),所述控制杆(3)一端与所述第一转动座(10)转动连接,两个所述控制杆(3)一侧下端均设置有第二转动座(11),所述第二转动座(11)下转动连接有主连接杆(12),所述控制套(6)外壁两侧上端均设置有第三转动座(13),所述主连接杆(12)下端与所述第三转动座(13)转动连接。

4.根据权利要求1所述的一种中草药育苗移植装置,其特征在于:所述控制套(6)外壁下端环向设置有至少四个第四转动座(14),所述第四转动座(14)转动连接有副连接杆(15),每个所述锥形板(5)外壁上端均设置有第五转动座(16),所述副连接杆(15)下端与所述第五转动座(16)转动连接,每个所述限位槽(4)内壁两侧之间均设置有转动杆(17),每个所述转动杆(17)上均套设有转动块(18),每个所述锥形板(5)上端均设置在所述转动块(18)下端面。
