专利号: 2021222451456
申请人: 汉特斯(大连)工程技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

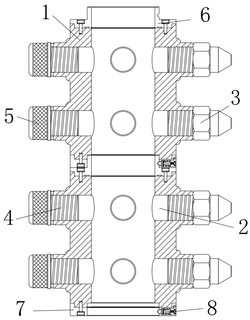

1.一种乙二醇清洗设备,其特征在于:包括管体(1),所述管体(1)的侧壁均匀开设有多个出液口(2),右侧所述出液口(2)与喷头(3)螺纹相连,其余所述出液口(2)分别与多个栓块(4)螺纹相连,所述栓块(4)远离管体(1)的一端与旋钮(5)一体成型,所述管体(1)的顶端与第一连接座(6)栓接,所述管体(1)的底端与第二连接座(7)栓接,所述第一连接座(6)与第二连接座(7)卡接固定,所述第二连接座(7)的右端内部安装有锁定机构(8)。

2.根据权利要求1所述的一种乙二醇清洗设备,其特征在于:所述第一连接座(6)包括第一连接套(601)、第二连接套(602)、挡环(603)、第一密封圈(604)和第二密封圈(605),所述第一连接套(601)的底端与第二连接套(602)的顶端一体成型,所述第二连接套(602)的外壁顶端与挡环(603)一体成型,所述第一连接套(601)的外壁与第二连接座(7)相套接,所述第一连接套(601)与第二连接座(7)之间紧密贴合有第一密封圈(604),所述第二连接套(602)的底端与管体(1)的顶端相套接,所述第二连接套(602)与管体(1)的顶端栓接,所述第二连接套(602)与管体(1)之间紧密贴合有第二密封圈(605)。

3.根据权利要求1所述的一种乙二醇清洗设备,其特征在于:所述第二连接座(7)包括第三连接套(701)、第四连接套(702)、安装槽(703)、滑块(704)、卡块(705)、弹簧(706)、销杆(707)和端头(708),所述第三连接套(701)的顶端与第四连接套(702)的底端一体成型,所述第四连接套(702)与管体(1)的底端相套接,所述第四连接套(702)与管体(1)栓接固定,所述第四连接套(702)的右端开设有安装槽(703),所述安装槽(703)内与滑块(704)滑动套接,所述滑块(704)的左侧与卡块(705)一体成型,所述卡块(705)贯穿第三连接套(701)与第一连接套(601)相卡接,所述滑块(704)的右侧与弹簧(706)的一端相贴合,所述弹簧(706)的另一端与端头(708)相贴合,所述端头(708)与安装槽(703)相套接,所述端头(708)通过销杆(707)与第四连接套(702)销接。

4.根据权利要求3所述的一种乙二醇清洗设备,其特征在于:所述端头(708)内安装有锁定机构(8),所述锁定机构(8)包括转块(801)、内六角孔(802)、螺纹杆(803)、滑杆(804)和挡块(805),所述转块(801)通过轴承与端头(708)转动相连,所述转块(801)的外侧开设有内六角孔(802),所述转块(801)的内侧与螺纹杆(803)的一端相固接,所述螺纹杆(803)的外壁与滑杆(804)螺纹相连,所述滑杆(804)远离转块(801)的一端与挡块(805)一体成型,所述挡块(805)与滑块(704)相贴合。

5.根据权利要求4所述的一种乙二醇清洗设备,其特征在于:所述滑杆(804)的横截面为六边形。
