专利号: 2021222406431
申请人: 苏州腾达塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

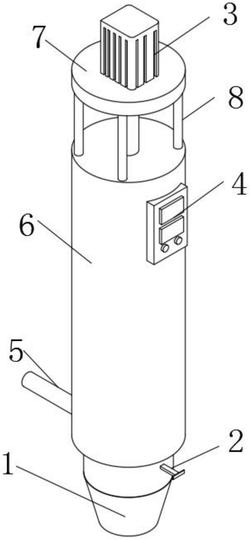

1.一种注塑机射胶胶管,包括管体(6),其特征在于:所述管体(6)下端固定安装有注胶头(1),所述注胶头(1)中部固定安装有阀门(2),所述管体(6)下部固定安装有导管(5),所述管体(6)外表面上部固定安装有控制件(4),所述管体(6)上端固定安装有四个立杆(8),四个所述立杆(8)上端共同固定安装有平台(7),所述平台(7)上端固定安装有挤压机构(3),所述挤压机构(3)下端依次贯穿平台(7)中部和管体(6)上端并延伸至管体(6)内部,所述导管(5)远离管体(6)的一侧固定连接有开关阀。

2.根据权利要求1所述的一种注塑机射胶胶管,其特征在于:所述挤压机构(3)包括气缸(31),所述气缸(31)输出端固定连接有推杆(32),所述推杆(32)下端固定连接有推动箱(33),所述推动箱(33)下端贯穿有搅拌件(35),所述推动箱(33)下端固定安装有两个压力传感器(34)。

3.根据权利要求2所述的一种注塑机射胶胶管,其特征在于:所述搅拌件(35)包括电机(351),所述电机(351)输出端固定连接有一号转轴(352),所述一号转轴(352)外表面下部固定套接有小齿轮(353),所述小齿轮(353)右端啮合有大齿轮(354),所述大齿轮(354)中部贯穿有二号转轴(355),所述二号转轴(355)下端固定连接有搅拌轴(356)。

4.根据权利要求3所述的一种注塑机射胶胶管,其特征在于:所述电机(351)、一号转轴(352)、小齿轮(353)和大齿轮(354)均位于推动箱(33)内部,所述气缸(31)下端与平台(7)上端固定连接,所述搅拌轴(356)位于管体(6)内部,所述二号转轴(355)下端贯穿推动箱(33)下端。

5.根据权利要求1所述的一种注塑机射胶胶管,其特征在于:所述控制件(4)包括控制台(42),所述控制台(42)外表面分别固定安装有压力显示屏(41)、温度显示屏(43)和控制旋转(44),所述压力显示屏(41)位于温度显示屏(43)上方,所述温度显示屏(43)位于控制旋转(44)上方,所述控制台(42)与管体(6)之间固定连接。

6.根据权利要求5所述的一种注塑机射胶胶管,其特征在于:所述压力显示屏(41)与挤压机构(3)电性连接,所述管体(6)内壁固定安装有加热层且加热层与温度显示屏(43)电性连接,所述控制旋转(44)分别与挤压机构(3)和加热层电性连接。
