专利号: 2021221959042
申请人: 佛山市筑捷建材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

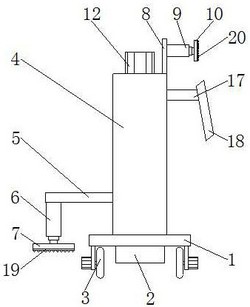

1.一种自动化程度高的腻子机,包括底板(1),其特征在于:所述底板(1)底部的中心处固定连接有配重块(2),所述底板(1)底部的四角均固定连接有电动移动轮(3),所述底板(1)顶部的中心处固定连接有箱体(4),所述箱体(4)左侧的底部固定连接有第一固定板(5),所述第一固定板(5)底部的左侧固定连接有第一气缸(6),所述第一气缸(6)的底部固定连接有支撑板(7),所述箱体(4)顶部的右侧固定连接有第二固定板(8),所述第二固定板(8)右侧的顶部固定连接有第二气缸(9),所述第二气缸(9)的右侧固定连接有调节间距板(10),所述箱体(4)的右侧开设有滑动槽(11),所述箱体(4)顶部的中心处固定连接有步进电机(12),所述步进电机(12)的输出端固定连接有螺纹杆(13),所述螺纹杆(13)的底端贯穿至箱体(4)的内腔,所述螺纹杆(13)的表面螺纹连接有螺纹块(14),所述螺纹块(14)的左侧固定连接有滑套(15),所述滑套(15)的内腔滑动连接有滑杆(16),所述滑杆(16)的外端与箱体(4)的内壁固定连接,所述螺纹块(14)的右侧固定连接有滑动柱(17),所述滑动柱(17)的表面与滑动槽(11)的内腔滑动连接,所述滑动柱(17)的右端贯穿至箱体(4)的右侧并固定连接有涂抹板(18)。

2.根据权利要求1所述的一种自动化程度高的腻子机,其特征在于:所述支撑板(7)的底部粘合连接有防滑垫(19),所述防滑垫(19)的底部一体成型有防滑凸块。

3.根据权利要求1所述的一种自动化程度高的腻子机,其特征在于:所述调节间距板(10)的右侧粘合连接有缓冲垫(20),所述缓冲垫(20)的右侧一体成型有缓冲凸块。

4.根据权利要求1所述的一种自动化程度高的腻子机,其特征在于:所述螺纹杆(13)的底端套接有轴承(21),所述轴承(21)的底部与箱体(4)内壁的底部固定连接。

5.根据权利要求1所述的一种自动化程度高的腻子机,其特征在于:所述箱体(4)内壁的左侧开设有滑槽(22),所述滑槽(22)的内腔滑动连接有滑块(23),所述滑块(23)的右侧与滑套(15)的左侧固定连接。

6.根据权利要求1所述的一种自动化程度高的腻子机,其特征在于:所述滑动槽(11)内腔的宽度和高度均大于滑动柱(17)的宽度和高度,所述滑动槽(11)内腔的长度小于滑动柱(17)的长度。
