专利号: 2021221782038
申请人: 辽宁美丽山水生态环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

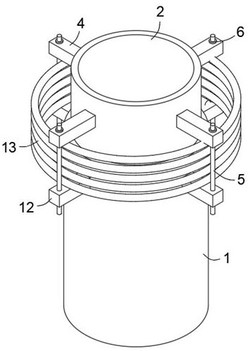

1.一种用于秸秆碳化炉的回收利用装置,其特征在于,包括与炉胆内部连通的第一管道(1),所述第一管道(1)内设置有第二管道(2),所述第二管道(2)内通过旋转装置连接有多个扇叶(3),所述扇叶(3)采用的材质为带动磁性的材质,所述第二管道(2)内设置有多个感应装置,多个感应装置沿着第二管道(2)的形状排布一周。

2.根据权利要求1所述的一种用于秸秆碳化炉的回收利用装置,其特征在于,所述第一管道(1)的内径与第二管道(2)的外径一致,所述第一管道(1)的内壁与第二管道(2)滑动连接。

3.根据权利要求1所述的一种用于秸秆碳化炉的回收利用装置,其特征在于,所述第一管道(1)的外壁上固定连接有多个第一固定块(12),多个所述第一固定块(12)在第一管道(1)上呈圆周分布,所述第二管道(2)的外壁上固定连接有多个第二固定块(4),多个所述第二固定块(4)在第二管道(2)上呈圆周分布,且与第一固定块(12)一一对应。

4.根据权利要求3所述的一种用于秸秆碳化炉的回收利用装置,其特征在于,所述第一固定块(12)和第二固定块(4)上均开设有贯穿孔,所述贯穿孔内设置有竖直柱(5),所述竖直柱(5)分别穿过第一固定块(12)和第二固定块(4)的贯穿孔,所述竖直柱(5)外壁固定套接有限位环(6),所述限位环(6)与第二固定块(4)相接触,所述第一固定块(12)和第二固定块(4)之间设置有减震弹簧(13),所述减震弹簧(13)的两端分别与第一固定块(12)和第二固定块(4)连接。

5.根据权利要求1所述的一种用于秸秆碳化炉的回收利用装置,其特征在于,所述旋转装置包括与第二管道(2)内壁固定连接的连接板(7),所述连接板(7)通过轴承(8)连接有转动轴(9),所述转动轴(9)远离连接板(7)的端部与多个扇叶(3)固定连接。

6.根据权利要求1所述的一种用于秸秆碳化炉的回收利用装置,其特征在于,所述感应装置由磁块(10)和感应线圈(11)组成,所述磁块(10)和感应线圈(11)均位于第二管道(2)的侧壁内,所述感应线圈(11)绕设在磁块(10)的外表面上,所述感应线圈(11)耦合至蓄电设备。
