专利号: 2021221753849
申请人: 广西安翔混凝土有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

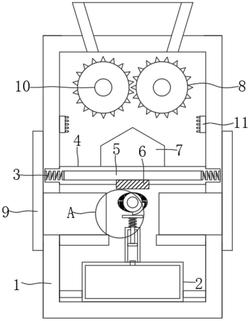

1.一种混凝土搅拌站的机制砂生产线,包括主体(1),其特征在于:所述主体(1)内部固定有限位框(4),所述限位框(4)的内部滑动连接有过滤网(5),所述过滤网(5)的外壁设有延伸至限位框(4)内部的两组滑柱(51),所述过滤网(5)的两端延伸至主体(1)的内部固定有弹簧(3),所述限位框(4)的顶端固定有锥框(7),所述过滤网(5)的底端固定有齿条(6),所述主体(1)的内壁位于限位框(4)的下方转动连接有转柱(13),所述转柱(13)的外壁位于齿条(6)的正下方套接有半齿轮(14),所述半齿轮(14)的一侧位于转柱(13)的外壁套接有椭圆盘(15),所述主体(1)的内壁底端固定有水箱(2),所述水箱(2)的顶端固定有加压腔(17),所述加压腔(17)的内部套接有延伸至加压腔(17)顶端且与椭圆盘(15)外壁接触的加压杆(16),所述主体(1)的内壁位于限位框(4)的上方设有两组喷头(11)。

2.根据权利要求1所述的一种混凝土搅拌站的机制砂生产线,其特征在于:所述主体(1)的内部转动连接有两组粉碎筒(8),两组所述粉碎筒(8)的一端延伸至主体(1)的外侧连接有两组转杆(10),两组所述转杆(10)的外壁套接有咬合连接的齿轮。

3.根据权利要求1所述的一种混凝土搅拌站的机制砂生产线,其特征在于:所述主体(1)的一侧安装有电机(12),所述电机(12)的输出端通过联轴器与转柱(13)连接,所述转柱(13)的外壁套接有与其中一组转杆(10)连接的皮带。

4.根据权利要求1所述的一种混凝土搅拌站的机制砂生产线,其特征在于:所述水箱(2)的两端设有延伸至主体(1)内部且与喷头(11)接通的水管,所述水箱(2)顶端设有延伸至主体(1)外侧加水管,且加水管的端部套接有密封盖。

5.根据权利要求1所述的一种混凝土搅拌站的机制砂生产线,其特征在于:所述主体(1)顶端设有进料斗,所述主体(1)内部设有延伸至主体(1)外侧的两组收集框(9),所述收集框(9)通过滑槽滑块与主体(1)滑动连接。

6.根据权利要求1所述的一种混凝土搅拌站的机制砂生产线,其特征在于:所述加压杆(16)的外壁位于加压腔(17)的顶端固定有弹簧,且加压腔(17)的底端设有延伸至水箱(2)内部的一号单向孔,所述加压杆(16)的底端开设有两组二号单向孔,所述加压腔(17)的外壁开设有两组三号单向孔。
