专利号: 2021221740571
申请人: 汉特斯(大连)工程技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

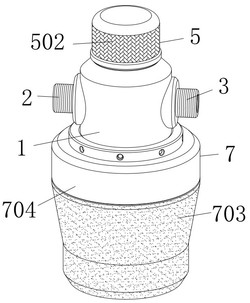

1.一种特殊气密试验系统,其特征在于:包括外壳(1),所述外壳(1)的外壁左端与第一连接座(2)一体成型,所述外壳(1)的外壁右端与第二连接座(3)一体成型,所述外壳(1)的内部设置有控制机构(5),所述控制机构(5)通过轴承(4)与外壳(1)的顶端转动相连,所述控制机构(5)的底端与滑动机构(6)栓接,所述滑动机构(6)的外壁与固定机构(7)相套接,所述固定机构(7)的顶端与外壳(1)的外壁栓接。

2.根据权利要求1所述的一种特殊气密试验系统,其特征在于:所述控制机构(5)包括螺纹杆(501)、旋钮(502)、螺纹套(503)、塞块(504)、第一支架(505)和第一滑套(506),所述螺纹杆(501)通过轴承(4)与外壳(1)的顶端转动相连,所述螺纹杆(501)的顶端伸出外壳(1)与旋钮(502)的底端一体成型,所述螺纹杆(501)的外壁与螺纹套(503)的内壁螺纹相连,所述螺纹套(503)的底端与塞块(504)的顶端一体成型,所述螺纹套(503)的外壁通过多个第一支架(505)与第一滑套(506)的内壁一体成型,所述第一滑套(506)的外壁与外壳(1)的内壁滑动调节。

3.根据权利要求1所述的一种特殊气密试验系统,其特征在于:所述滑动机构(6)包括连接块(601)、连接槽(602)、第二支架(603)、第二滑套(604)、第三滑套(605)和挡环(606),所述连接块(601)的顶端开设有连接槽(602),所述连接块(601)通过连接槽(602)与塞块(504)相套接,所述连接块(601)与塞块(504)栓接,所述连接块(601)的侧壁通过多个第二支架(603)与第二滑套(604)的内壁一体成型,所述第二滑套(604)的外壁与第三滑套(605)的内壁一体成型,所述第三滑套(605)的外壁顶端与挡环(606)一体成型,所述第三滑套(605)的内壁与外壳(1)的外壁滑动套接。

4.根据权利要求3所述的一种特殊气密试验系统,其特征在于:所述连接槽(602)为内六角孔,所述连接槽(602)与塞块(504)完全贴合。

5.根据权利要求1所述的一种特殊气密试验系统,其特征在于:所述固定机构(7)包括连接环(701)、压环(702)、密封套(703)和套壳(704),所述连接环(701)的内壁与挡环(606)的外壁相套接,所述连接环(701)的顶端与压环(702)的下表面相贴合,所述连接环(701)的外壁和压环(702)的外壁与密封套(703)相套接,所述密封套(703)的外壁顶端与套壳(704)相套接,所述套壳(704)与外壳(1)栓接。
