专利号: 2021221032633
申请人: 常州利豪刃具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

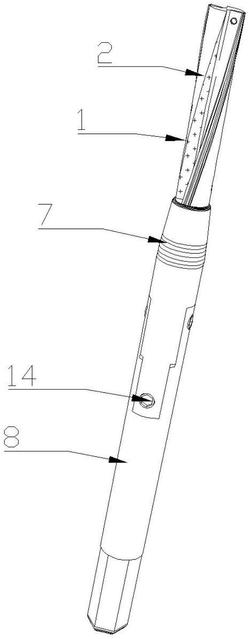

1.一种用于开槽的具有抗震功能的钨钢铣刀,其特征在于,包括:铣削机构,其由铣削柱(1)构成,用于连接固定以及铣削的圆柱状结构的所述铣削柱(1)构成该开槽钨钢铣刀的主体结构;

连接机构,其由连接柱(7)、对接柱(8)构成,所述连接机构连接固定在铣削机构的底部,所述连接柱(7)竖直焊接固定在铣削柱(1)的底部,与连接柱(7)直径相等的所述对接柱(8)竖直连接固定在连接柱(7)的底部。

2.根据权利要求1所述的一种用于开槽的具有抗震功能的钨钢铣刀,其特征在于:所述铣削柱(1)的侧壁上设置有退屑槽(2),退屑槽(2)共设置有两个,并在退屑槽(2)的一侧侧壁上设置有喷水孔,铣削柱(1)和连接柱(7)的内部设置有注水腔,喷水孔与注水腔贯通。

3.根据权利要求1或2所述的一种用于开槽的具有抗震功能的钨钢铣刀,其特征在于:所述退屑槽(2)的另一侧侧壁上连接固定有铣削刀片(4),铣削刀片(4)的上下两端贯穿设置有固定孔(5),退屑槽(2)的侧壁上下两端设置有锁定孔(3),固定孔(5)内设置有第一紧固螺丝(6),且第一紧固螺丝(6)与锁定孔(3)旋拧锁定。

4.根据权利要求3所述的一种用于开槽的具有抗震功能的钨钢铣刀,其特征在于:所述铣削刀片(4)整体采用钨钢材料制作构成螺旋状结构,并在其螺旋侧壁上设置有三个铣削齿。

5.根据权利要求1所述的一种用于开槽的具有抗震功能的钨钢铣刀,其特征在于:所述连接柱(7)的侧壁上设置有第一限位槽(9),其底部竖直固定有第一限位柱(10),对接柱(8)的侧壁上设置有第二限位槽(11),其顶部竖直固定有第二限位柱(12),第一限位槽(9)、第二限位柱(12)和第一限位柱(10)、第二限位槽(11)上下一一对应设置,并在其连接处旋拧锁定有第二紧固螺丝(14)。

6.根据权利要求1所述的一种用于开槽的具有抗震功能的钨钢铣刀,其特征在于:所述对接柱(8)的顶部竖直固定有注水柱(13),并在注水柱(13)上嵌套有一层厚度为1cm的橡胶垫片。
