专利号: 2021220988476
申请人: 福建嘉力建设工程发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

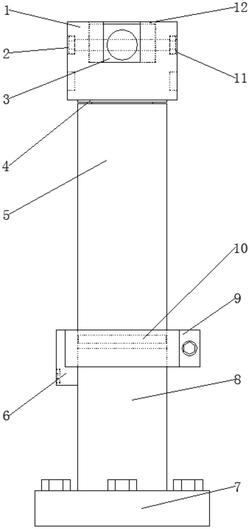

1.一种可快速拆卸的金属栏杆,包括连接台(1)、固定杆一(5)和固定杆二(8),其特征在于:所述连接台(1)的两侧表面分别开设定位孔一(2)和定位孔二(11),且连接台(1)上表面开设连接槽(12),同时连接块(3)通过长螺栓和配套螺母活动连接在连接槽(12)内,所述固定杆一(5)的上端连接旋转台(4),旋转台(4)与连接台(1)的下表面连接,且固定杆一(5)的下端连接在固定杆二(8)内,固定杆一(5)靠近固定杆二(8)的一端开设固定槽(10),所述固定杆二(8)的上端通过螺钉连接定位块(6),定位块(6)远离螺钉的一端连接固定环(9),且固定环(9)的内侧表面设置紧固层(13),同时固定杆二(8)的下端连接底座(7)。

2.根据权利要求1所述的一种可快速拆卸的金属栏杆,其特征在于:所述固定杆二(8)上表面中部开设凹槽一,凹槽一呈圆柱形结构,且凹槽一的圆弧面设置有螺纹结构,固定杆二(8)和凹槽一组合在一起构成凹形结构,同时固定杆二(8)和底座(7)均呈圆柱形结构,固定杆二(8)的直径小于底座(7)的直径。

3.根据权利要求1所述的一种可快速拆卸的金属栏杆,其特征在于:所述固定杆二(8)下端连接的底座(7)表面环绕等间距的开设四个安装孔,底座(7)通过膨胀螺丝和安装孔,且固定杆二(8)和底座(7)组合在一起构成T形结构,同时固定杆二(8)上端通过螺钉连接定位块(6),定位块(6)呈L形结构。

4.根据权利要求1所述的一种可快速拆卸的金属栏杆,其特征在于:所述固定环(9)外表面的中部连接定位块(6),固定环(9)呈弧形结构,且固定环(9)的两端分别开设定位孔一(2)和定位孔二(11),固定环(9)通过螺栓一和配套的螺母构成闭合的圆形结构。

5.根据权利要求1所述的一种可快速拆卸的金属栏杆,其特征在于:所述固定杆一(5)的下端开设的固定槽(10)呈环形结构,固定槽(10)的截面呈方形截面,且固定环(9)内表面设置的紧固层(13)相对固定槽(10)的位置设置有呈方形结构的凸起,紧固层(13)采用橡胶材质,同时固定杆一(5)下端与固定杆二(8)连接部分的表面设置有与凹槽一对应的螺纹结构。

6.根据权利要求1所述的一种可快速拆卸的金属栏杆,其特征在于:所述固定杆一(5)的上端表面开设有旋转轴,旋转轴呈T形结构,且旋转轴和固定杆一(5)的上端组合在一起构成工字形结构,旋转台(4)下表面对应旋转轴开设呈圆形结构的旋转槽,旋转台(4)通过旋转轴活动连接在固定杆一(5)的上端,同时旋转台(4)的上端开设有限位槽一。

7.根据权利要求1所述的一种可快速拆卸的金属栏杆,其特征在于:所述连接台(1)呈方形结构,连接台(1)两侧开设的定位孔一(2)呈圆形结构,定位孔二(11)呈六边形结构,且连接台(1)上表面对称开设连接槽(12),连接槽(12)呈T形结构,连接台(1)两侧的下端中部表面开设限位槽二,连接台(1)通过限位槽二、限位槽一和长螺栓连接旋转台(4),同时呈T形结构的连接块(3)通过长螺栓活动连接在连接槽(12)内,栏杆本体(14)连接在连接块(3)的开孔内。
