专利号: 2021220736348
申请人: 重庆吉展新材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

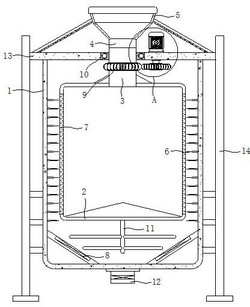

1.一种用于合成纤维聚合物生产的脱泡振动装置,包括箱体(1)、支撑组件和传动机构(9),其特征在于:所述箱体(1)的内部设置有壳体(2),壳体(2)的顶部设置有料管(3),料管(3)的一端转动连接有竖管(4),竖管(4)的顶部固定安装有料斗(5),箱体(1)的内壁固定安装有环形刀(6),壳体(2)上设置有筛网(7);

所述支撑组件由轴承(10)、架板(13)和立板(14)组成,箱体(1)固定安装于架板(13)的底部,箱体(1)的外壁固定安装有加固杆,加固杆的一端与立板(14)固定连接,立板(14)的底部固定安装有垫板;

所述传动机构(9)设置于架板(13)上,传动机构(9)包括有电机(91)、齿轮(92)和齿圈(93)。

2.根据权利要求1所述的一种用于合成纤维聚合物生产的脱泡振动装置,其特征在于:所述立板(14)的数量为两组,架板(13)固定安装于两组立板(14)的相邻侧壁,壳体(2)的外壁开设有出料口,筛网(7)固定安装于出料口内,壳体(2)的内侧底部固定安装有底座,架板(13)上开设有圆口,轴承(10)固定安装于圆口内,料管(3)的外壁与轴承(10)的内壁过盈配合。

3.根据权利要求2所述的一种用于合成纤维聚合物生产的脱泡振动装置,其特征在于:所述壳体(2)的底部固定安装有连杆(11),连杆(11)的外壁固定安装有搅拌臂,壳体(2)的顶部开设有开口,料管(3)固定安装于开口内。

4.根据权利要求3所述的一种用于合成纤维聚合物生产的脱泡振动装置,其特征在于:所述电机(91)固定安装于架板(13)的顶部,齿轮(92)转动安装于架板(13)的底部,电机(91)的输出轴通过联轴器延伸至架板(13)的底部并与齿轮(92)固定连接,齿圈(93)固定套设于料管(3)的外壁,齿轮(92)与齿圈(93)啮合设置。

5.根据权利要求4所述的一种用于合成纤维聚合物生产的脱泡振动装置,其特征在于:所述箱体(1)的内部固定安装有斜板,斜板上开设有凹槽,加热板(8)固定安装于凹槽内,排料管(12)上设置有截止阀。

6.根据权利要求5所述的一种用于合成纤维聚合物生产的脱泡振动装置,其特征在于:所述料斗(5)的外壁固定安装有防护罩,防护罩的底部与架板(13)的顶部固定安装,防护罩的内壁固定安装有隔音棉。
