专利号: 2021220694152
申请人: 江西厚德模具科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

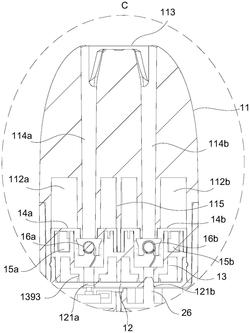

1.一种双油仓电子烟弹,该双油仓电子烟弹为对称结构,其特征在于,其包括:一壳体,所述壳体内形成有一空腔,所述空腔被一隔板分隔成两个油仓;所述壳体的前端设有一吸嘴,两个所述油仓内分别设有竖直布置的烟气通道,两个所述烟气通道的前端均连接至所述吸嘴;

一后盖,所述后盖密封于所述壳体的后端,所述后盖上设有两个气孔和两组接电组件;

一底座,所述底座设于所述后盖的前侧,所述底座被所述隔板分隔为两个座体,两个所述座体上分别设有一雾化腔以及一容置槽,两个雾化腔分别连通两个所述气孔,两个所述容置槽分别位于两个所述雾化腔的外周;

两个固定座,两个所述固定座分别套设在两个所述座体上且分别对应至两个所述油仓,两个所述固定座上均设有一组烟油孔以及一通孔,两个所述油仓分别通过两组所述烟油孔连通所述容置槽,两个所述烟气通道分别通过两个所述通孔连通两个所述雾化腔;

两个储油件,两个储油件分别设于两个容置槽内;以及两个电热件,两个所述电热件分别设于两个所述雾化腔内且分别连接至两个所述储油件,两个所述电热件分别电连接两组所述接电组件。

2.根据权利要求1所述的双油仓电子烟弹,其特征在于,所述底座的前侧面上设有两个第一环状壁和两个第二环状壁,两个所述第二环状壁之间形成有分隔槽,所述隔板的后端插入所述分隔槽;两个所述雾化腔分别形成于两个所述第一环状壁内侧,两个所述容置槽分别形成于两个所述第一环状壁外侧与两个所述第二环状壁内侧之间;所述第一环状壁上均对称设有两个安装缺口,所述电热件的两端固定于两个所述安装缺口中;所述容置槽的底壁均对称设有两个贯穿所述底座厚度方向的引线孔,所述电热件均具有两个引脚,两个所述引脚分别穿过两个所述引线孔。

3.根据权利要求2所述的双油仓电子烟弹,其特征在于,所述底座的后侧面上设有两个凸座,两个所述凸座对应至两个所述容置槽;两个所述凸座的侧面均对称设有两个固定槽,所述接电组件均包括两个电极,两个所述电极向前延伸并嵌入所述固定槽内,所述凸座的后侧设有两个引脚槽,两个所述引脚分别通过两个所述引脚槽连接两个所述电极。

4.根据权利要求2所述的双油仓电子烟弹,其特征在于,所述引线孔的前端为锥形。

5.根据权利要求3所述的双油仓电子烟弹,其特征在于,所述凸座的后侧中部均设有一连接管,所述连接管的两端分别连通所述容置槽以及所述气孔。

6.根据权利要求1‑5任一项所述的双油仓电子烟弹,其特征在于,所述后盖包括一后盖板以及一第三环状壁,所述第三环状壁沿所述后盖板前侧的周缘而设置;沿所述后盖的周向在所述第三环状壁外侧设有一密封圈,所述密封圈紧贴所述壳体的内壁面。

7.根据权利要求1‑5任一项所述的双油仓电子烟弹,其特征在于,沿所述后盖的后端设有一圈倒圆角边,所述倒圆角边与所述壳体下端周缘相配合。

8.根据权利要求6所述的双油仓电子烟弹,其特征在于,所述后盖板的前侧设有限位凸筋,所述底座的底端设有限位凹槽,所述限位凸筋嵌入所述限位凹槽。

9.电子烟,其特征在于,具有如权利要求1‑8任一项所述的双油仓电子烟弹。

10.根据权利要求9所述的电子烟,其特征在于,所述电子烟还包括:一烟杆,所述烟杆包括一内壳、一外壳、一电池、一充电接口、一咪头、一气密插销、一对接电触针以及一对封堵件,所述内壳固定安装于所述外壳的内侧,所述内壳的前端设有一第一端盖,其后端设有一第二端盖,所述第一端盖和所述外壳前端的内壁面围成一烟弹插槽,所述双油仓电子烟弹的后端插入所述烟弹插槽;一对所述接电触针和一对所述封堵件分别设于所述第一端盖的两侧并分别对应至两组接电组件。气密插销设于一对封堵件之间;所述电池和所述咪头均固定于所述内壳上,所述充电接口设于所述第二端盖上且外露。
