专利号: 2021220097202
申请人: 安徽国天成科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

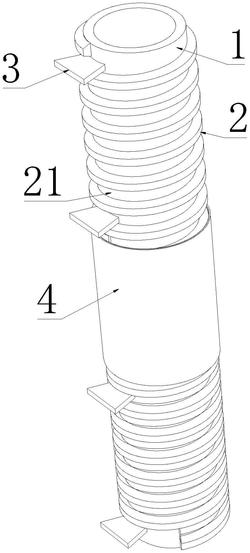

1.一种HDPE波纹管的连接结构,其特征在于,包括管体(1)、加强部(2)、连接带(5)、固定板A(7)、固定板B(8)和多个紧固件;

加强部(2)沿管体(1)的中轴线方向螺旋缠设在管体(1)的外周面上,加强部(2)的侧端面与管体(1)的外周面形成螺旋状的螺旋通道(21);

连接带(5)一端连接固定板A(7);固定板A(7)沿其长度方向均匀设有多个通孔(71);连接带(5)的另一端连接固定板B(8);固定板B(8)沿其长度方向均匀设有多个固定杆(81);连接带(5)的一个端面上设有两个配合部(6);

两个管体(1)配合连通状态下,连接带(5)过盈包覆在两个管体(1)端面的外侧,两个配合部(6)分别配合压入两个管体(1)上两个螺旋通道(21)内,多个固定杆(81)分别穿过多个通孔(71),多个固定杆(81)分别螺纹配合连接多个紧固件,多个紧固件朝向固定板B(8)的端面压紧固定板B(8),固定板B(8)的端面压紧固定板A(7)的端面。

2.根据权利要求1所述的一种HDPE波纹管的连接结构,其特征在于,连接带(5)的另一端面上设有耐磨层A(4)。

3.根据权利要求2所述的一种HDPE波纹管的连接结构,其特征在于,耐磨层A(4)的材质选用超高分子量聚乙烯。

4.根据权利要求1所述的一种HDPE波纹管的连接结构,其特征在于,管体(1)的内壁设有耐磨层B。

5.根据权利要求1所述的一种HDPE波纹管的连接结构,其特征在于,连接带(5)内均匀设有多个弹性钢丝。

6.根据权利要求1所述的一种HDPE波纹管的连接结构,其特征在于,加强部(2)与管体(1)为一体化结构。

7.根据权利要求1所述的一种HDPE波纹管的连接结构,其特征在于,还包括两个支撑脚(3);两个支撑脚(3)并排分布,并均连接管体(1)的外周面。

8.根据权利要求1所述的一种HDPE波纹管的连接结构,其特征在于,加强部(2)为中空结构,加强部(2)内设有螺旋状的加强筋。

9.根据权利要求1所述的一种HDPE波纹管的连接结构,其特征在于,管体(1)的一端延其外周方向设有凸缘板,管体(1)的另一端延其外周方向设有密封槽;两个管体(1)配合安装状态下,一个管体(1)一端的凸缘板配合插入另一个管体(1)端面的密封槽内,凸缘板压紧密封槽的内壁,构成密封结构。
