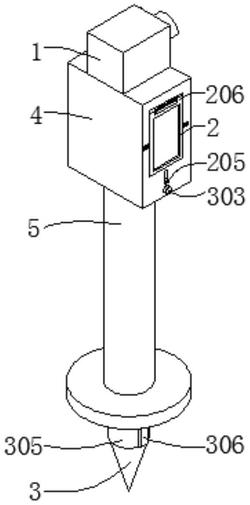

1.一种智慧城市公共监控系统，其特征在于，包括：用于对摄像头进行放置的放置盒（1）；

电力箱（4），固定在放置盒（1）的底端，用于对摄像头进行供电与传输信息；

更换机构（2），位于电力箱（4）的一端，用于对电力箱（4）散热的同时对灰尘进行过滤；

支撑底座（5），固定在电力箱（4）的底端，用于对放置盒（1）、电力箱（4）进行支撑；

稳固机构（3），位于电力箱（4）的内部，且贯穿至支撑底座（5）的底端，用于对整个装置进行定位固定。

2.根据权利要求1所述的一种智慧城市公共监控系统，其特征在于，所述更换机构（2）包括复位弹簧（201）、升降卡块（202）、连接杆（203）、升降板（204）、提拉块（205）、过滤框（206）、滑动卡轴（207）、固定转杆（208）以及扭力弹簧（209），所述过滤框（206）安装在电力箱（4）的一端内部，所述固定转杆（208）固定在过滤框（206）的顶端内部，且贯穿至过滤框（206）的一侧与电力箱（4）转动连接，所述扭力弹簧（209）位于过滤框（206）的内部，且与固定转杆（208）相互套接，所述滑动卡轴（207）固定在过滤框（206）的两侧中端，所述升降卡块（202）位于过滤框（206）的两侧，且与滑动卡轴（207）相互套接，所述复位弹簧（201）位于升降卡块（202）的上表面，所述连接杆（203）固定在升降卡块（202）的底端，所述升降板（204）固定在连接杆（203）的底端，所述提拉块（205）位于升降板（204）的一端，且位于电力箱（4）的一端外壁。

3.根据权利要求1所述的一种智慧城市公共监控系统，其特征在于，所述稳固机构（3）包括第一伞齿轮（301）、第二伞齿轮（302）、旋钮（303）、螺纹杆（304）、稳固锥（305）以及限位板（306），所述旋钮（303）位于电力箱（4）的一端，且位于提拉块（205）的正下方，所述第二伞齿轮（302）位于旋钮（303）的一端，且位于电力箱（4）的内部，所述第一伞齿轮（301）位于第二伞齿轮（302）的一侧下表面，所述螺纹杆（304）固定在第一伞齿轮（301）的底端中心位置处，所述稳固锥（305）位于支撑底座（5）的内部，且与螺纹杆（304）相互套接，所述限位板（306）固定在稳固锥（305）的两端。

4.根据权利要求2所述的一种智慧城市公共监控系统，其特征在于，所述放置盒（1）的内部设置有摄像头，所述电力箱（4）的内部设置有散热风扇，所述电力箱（4）与升降卡块（202）、提拉块（205）、升降板（204）过滤框（206）、滑动卡轴（207）相接位置处设置有与其外壁相互匹配的连接滑槽，所述过滤框（206）与扭力弹簧（209）相接位置处设置有与其外壁相互匹配的转动槽。

5.根据权利要求2所述的一种智慧城市公共监控系统，其特征在于，所述升降卡块（202）与滑动卡轴（207）相接位置处设置有与其外壁相互匹配的升降卡槽，所述升降卡块（202）与复位弹簧（201）相接位置处设置有与其外壁相互匹配的限位槽，所述过滤框（206）的内部设置有过滤网。

6.根据权利要求3所述的一种智慧城市公共监控系统，其特征在于，所述第二伞齿轮（302）与旋钮（303）通过转轴转动连接，所述第一伞齿轮（301）与第二伞齿轮（302）通过齿块啮合转动连接。

7.根据权利要求3所述的一种智慧城市公共监控系统，其特征在于，所述稳固锥（305）与螺纹杆（304）相接位置处设置有与其外壁相互匹配的螺纹槽，所述支撑底座（5）与稳固锥（305）、限位板（306）相接位置处设置有与其外壁相互匹配的升降槽。
