专利号: 2021219870878
申请人: 李远彪
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

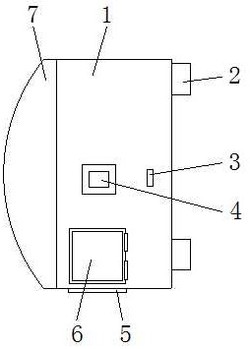

1.一种散热效果好的智能LED壁灯,包括壳体(1),其特征在于:所述壳体(1)的左侧固定安装有LED灯体(8),所述壳体(1)的左侧固定安装有灯罩(7),所述壳体(1)内腔的中部开设有主板槽(14),所述主板槽(14)的内腔固定安装有电路板(16),所述主板槽(14)内腔的右侧固定安装有温度感应器(15),所述壳体(1)内腔的下部开设有过滤槽(17),所述过滤槽(17)的内腔通过滑槽滑动连接有滤网(18),所述壳体(1)内腔的上部开设有安装槽(9),所述安装槽(9)内腔的左侧固定安装有风机(10),所述风机(10)的吸气口通过管道与主板槽(14)内腔顶部的右端固定连接,所述风机(10)出气口的管道延伸至壳体(1)的顶部。

2.根据权利要求1所述的一种散热效果好的智能LED壁灯,其特征在于:所述壳体(1)右侧的四周均固定连接有方块(2),所述方块(2)的底部开设有插槽(12)。

3.根据权利要求1所述的一种散热效果好的智能LED壁灯,其特征在于:所述过滤槽(17)内腔顶部的右端与主板槽(14)内腔底部的右端之间开设有第二通口(20),所述过滤槽(17)的正面通过合页活动连接有箱门(6)。

4.根据权利要求1所述的一种散热效果好的智能LED壁灯,其特征在于:所述壳体(1)内腔的右端开设有电池槽(11),所述电池槽(11)的内腔固定安装有蓄电池(13),所述电池槽(11)的正面开设有充电口(3)。

5.根据权利要求1所述的一种散热效果好的智能LED壁灯,其特征在于:所述过滤槽(17)内腔的底部开设有第一通口(19),所述第一通口(19)的底部固定连接有防尘网(5)。

6.根据权利要求1所述的一种散热效果好的智能LED壁灯,其特征在于:所述壳体(1)的正面固定安装有PLC控制器(4),所述PLC控制器(4)的输入端与温度感应器(15)的输出端电性连接,所述PLC控制器(4)的输出端分别与LED灯体(8)和风机(10)的输入端电性连接。
