专利号: 2021219421756
申请人: 河南省科龙环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

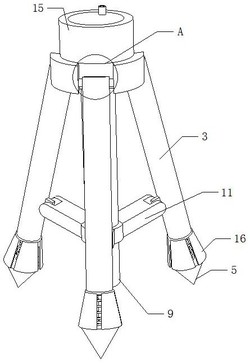

1.一种环境空气和废气检测用空气颗粒物综合采样器,包括承托块(1),其特征在于:所述承托块(1)的侧面均等距开设有三个矩形槽(2),三个所述矩形槽(2)内壁的侧面均固定连接有圆块(6),所述圆块(6)的侧面转动连接有支撑杆(3),所述支撑杆(3)的底端固定连接有铰接圈(4),所述铰接圈(4)的下侧均铰接四个梯形板(16),所述支撑杆(3)底端的中部固定连接有压簧(7),所述压簧(7)的底端固定连接有尖锥(5),所述尖锥(5)的侧面与梯形板(16)的侧面滑动连接,所述尖锥(5)的顶面均固定连接有四个弧形块(8),四个所述弧形块(8)的侧面与梯形板(16)的侧面滑动连接,所述承托块(1)的顶面固定连接有采样机(15);

所述承托块(1)底面的中部固定连接有圆柱(9),所述圆柱(9)侧面的下侧滑动套接有圆套(10),所述圆套(10)的侧面均铰接有三个斜杆(11),三个所述斜杆(11)远离圆套(10)的一端均开设有凹槽(12),所述凹槽(12)内壁的侧面固定连接有圆杆(13),所述圆杆(13)侧面的中部转动连接有连接块(14),所述连接块(14)的侧面与支撑杆(3)的侧面固定连接。

2.根据权利要求1所述的一种环境空气和废气检测用空气颗粒物综合采样器,其特征在于:所述尖锥(5)侧面的高度与梯形板(16)侧面的长度相等。

3.根据权利要求1所述的一种环境空气和废气检测用空气颗粒物综合采样器,其特征在于:所述采样机(15)的顶面固定插接有吸气管。

4.根据权利要求1所述的一种环境空气和废气检测用空气颗粒物综合采样器,其特征在于:所述支撑杆(3)的数量为三个,且三个支撑杆(3)呈等腰三角形分布。

5.根据权利要求1所述的一种环境空气和废气检测用空气颗粒物综合采样器,其特征在于:所述梯形板(16)的侧面为弧面,四个所述梯形板(16)呈圆台形分布,且侧面为弧面的梯形板(16)与弧形块(8)弧面的弧度相等。

6.根据权利要求1所述的一种环境空气和废气检测用空气颗粒物综合采样器,其特征在于:所述梯形板(16)、尖锥(5)、支撑杆(3)的材质均为铝合金。
