专利号: 2021219345288
申请人: 常州市博裕数控刀具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

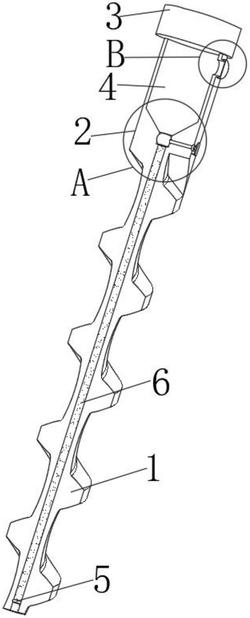

1.一种耐高温硬质合金铣刀片,包括刀柄(2),所述刀柄(2)的顶部安装有刀头(3),所述刀柄(2)的底部安装有刀刃(1),其特征在于:所述刀柄(2)的内部开设有收纳槽(4),所述收纳槽(4)的底部端口处开设有中间槽(12),所述中间槽(12)的内部安装有堵塞头(7),所述堵塞头(7)的轴心位置处开设有连通槽(15),所述堵塞头(7)的外侧壁安装有连杆(8),所述连杆(8)另一端延伸至所述刀柄(2)的外侧,所述连杆(8)与所述刀柄(2)之间通过定位栓(9)连接,所述连杆(8)远离所述堵塞头(7)的端头处安装有操作手柄(10),所述刀刃(1)的内部开设有管槽(6),且所述管槽(6)另一端延伸至所述刀刃(1)的底部,所述管槽(6)、所述连通槽(15)和所述收纳槽(4)相互贯通。

2.根据权利要求1所述的一种耐高温硬质合金铣刀片,其特征在于:所述中间槽(12)与所述连杆(8)之间还安装有密封块(11)。

3.根据权利要求1所述的一种耐高温硬质合金铣刀片,其特征在于:所述刀柄(2)的外侧壁还安装有凸出环(14),所述凸出环(14)内部与所述收纳槽(4)相互贯通,所述凸出环(14)远离所述刀柄(2)的一端安装有盖板(13)。

4.根据权利要求1所述的一种耐高温硬质合金铣刀片,其特征在于:所述管槽(6)的内部还安装有过滤网(5)。

5.根据权利要求1所述的一种耐高温硬质合金铣刀片,其特征在于:所述收纳槽(4)内侧壁下方为锥形结构。

6.根据权利要求1所述的一种耐高温硬质合金铣刀片,其特征在于:所述操作手柄(10)为一字结构。

7.根据权利要求1所述的一种耐高温硬质合金铣刀片,其特征在于:所述堵塞头(7)为橡胶构件。
