专利号: 2021218944963
申请人: 元祥精密机电新沂有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

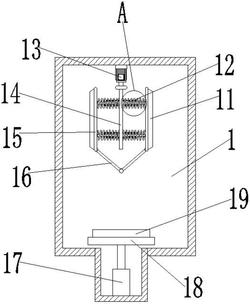

1.一种润滑油桶清洗装置,包括箱体(1)、移动门(2)、固定箱(3)和支腿(4),其特征在于:所述箱体(1)的正面设置有移动门(2),所述箱体(1)的底部设置有固定箱(3),所述箱体(1)的底部设置有支腿(4);

所述箱体(1)包括清洗机构(11)、弹力机构(12)、电机(13)、转杆(14)、固定杆(15)、斜杆(16)、液压杆(17)、底板(18)和夹紧机构(19),所述液压杆(17)与固定箱(3)的内壁底部固定连接,所述液压杆(17)的顶部固定连接有底板(18),所述底板(18)的顶部设置有夹紧机构(19),所述电机(13)与箱体(1)的内壁顶部固定连接,所述电机(13)的输出端固定连接有转杆(14),所述转杆(14)的外表面设置有弹力机构(12),所述弹力机构(12)的数量有四个,四个所述弹力机构(12)相互远离的一端设置有固定杆(15),两个固定杆(15)相互远离的一端设置有清洗机构(11),两个所述固定杆(15)的底部均通过转轴活动连接有斜杆(16),两个所述斜杆(16)的底部均通过转轴活动连接。

2.根据权利要求1所述的一种润滑油桶清洗装置,其特征在于:所述弹力机构(12)包括弹簧(121)、滑槽(122)、直杆(123)、滑块(124)和细杆(125),所述直杆(123)与转杆(14)的外表面固定连接,所述直杆(123)的上下内壁均开设有滑槽(122),所述直杆(123)的内部设置有细杆(125),所述细杆(125)贯穿直杆(123)的右侧且延伸至直杆(123)的外端,所述细杆(125)的左侧上下均固定连接有滑块(124),两个所述滑块(124)均与两个滑槽(122)的内壁接触。

3.根据权利要求1所述的一种润滑油桶清洗装置,其特征在于:所述清洗机构(11)包括刮板(111)、刷毛(112)、滚杆(113)和连接杆(114),所述刮板(111)的数量有两个,两个所述刮板(111)均与固定杆(15)的右侧固定连接,所述连接杆(114)与固定杆(15)的中心处固定连接,所述滚杆(113)通过轴承与连接杆(114)转动连接,所述滚杆(113)的外表面均粘接有刷毛(112)。

4.根据权利要求1所述的一种润滑油桶清洗装置,其特征在于:所述夹紧机构(19)包括圆弧块(191)、移动圆弧块(192)、螺纹杆(193)和螺纹槽块(194),所述圆弧块(191)与底板(18)的顶部固定连接,所述圆弧块(191)的右侧设置有移动圆弧块(192),所述移动圆弧块(192)的右侧通过转轴活动连接有螺纹杆(193),所述螺纹槽块(194)与底板(18)的左侧顶部固定连接,所述螺纹杆(193)与螺纹槽块(194)的内部螺纹连接。

5.根据权利要求4所述的一种润滑油桶清洗装置,其特征在于:所述螺纹杆(193)贯穿箱体(1)的左侧且延伸至箱体(1)的外端。

6.根据权利要求2所述的一种润滑油桶清洗装置,其特征在于:所述固定杆(15)与细杆(125)远离直杆(123)的一端固定连接。

7.根据权利要求1所述的一种润滑油桶清洗装置,其特征在于:所述支腿(4)的数量有四个,四个所述支腿(4)分别分布在箱体(1)的底部四角。
