专利号: 2021218577409
申请人: 安乡县宏辉农林发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

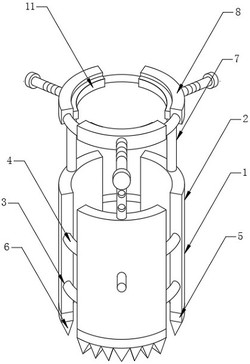

1.一种苗木种植扶持架结构,包括底座(1),其特征在于,所述底座(1)包括三个固定套(2)和第一连接杆(4),三个所述固定套(2)之间均通过两个第一连接杆(4)活动连接,三个所述固定套(2)顶端的中部穿插连接有活动杆(7),所述活动杆(7)的顶端固定连接有固定环(8),三个所述固定环(8)之间均通过第二连接杆(10)活动连接,三个所述固定环(8)的内壁均活动连接有活动环(11)。

2.根据权利要求1所述的一种苗木种植扶持架结构,其特征在于:三个所述固定环(8)的中部均开设有螺纹槽(12),所述螺纹槽(12)的两侧内壁螺纹连接有螺纹杆(13)。

3.根据权利要求2所述的一种苗木种植扶持架结构,其特征在于:所述螺纹杆(13)的一端伸出固定环(8)的外壁,且所述螺纹杆(13)的一端固定连接有旋钮(14)。

4.根据权利要求2所述的一种苗木种植扶持架结构,其特征在于:所述螺纹杆(13)的另一端通过旋轨与活动环(11)的外壁活动连接,所述活动环(11)外侧的两端通过限位杆与固定环(8)活动连接。

5.根据权利要求1所述的一种苗木种植扶持架结构,其特征在于:三个所述固定套(2)两侧的顶部和底部均开设有第一活动槽(3),所述第一活动槽(3)的两侧内壁均与第一连接杆(4)滑动连接。

6.根据权利要求1所述的一种苗木种植扶持架结构,其特征在于:三个所述固定环(8)的两侧均开设有第二活动槽(9),所述第二活动槽(9)的两侧内壁均与第二连接杆(10)滑动连接。

7.根据权利要求1所述的一种苗木种植扶持架结构,其特征在于:所述活动杆(7)的正面开设有多个限位槽(15),所述限位槽(15)于活动杆(7)的正面等距排列,所述固定套(2)正面的中部穿插连接有限位销(16),所述限位槽(15)与限位销(16)尺寸相匹配。

8.根据权利要求1所述的一种苗木种植扶持架结构,其特征在于:三个所述固定套(2)的底端固定连接有固定座(5),所述固定座(5)的底端固定连接有固定钉(6)。
