专利号: 2021218538777
申请人: 杭州自瀚科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

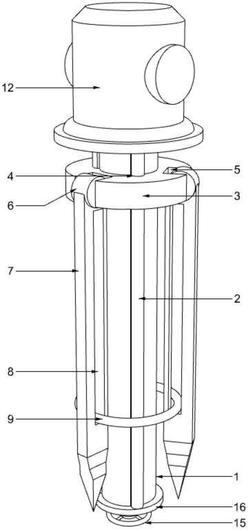

1.一种方便操作的遥感测绘仪,包括套筒(1),其特征在于,所述套筒(1)内部呈螺旋状,所述套筒(1)内部设有丝杆(10),所述套筒(1)内侧下方固定有调节杆(14),调节杆(14)下方连接有调节环(15);

所述套筒(1)上下两端均活动设有定位盘(16),两个所述定位盘(16)之间固定有若干限位杆(2),若干所述限位杆(2)内部为空心,若干所述限位杆(2)一端固定在定位盘(16)上,若干所述限位杆(2)另一端内部套设有定位杆(13);

所述定位杆(13)一端位于限位杆(2)内部,定位杆(13)另一端固定有顶板(11),所述顶板(11)的顶部表面上安装有遥感测绘仪本体(12)。

2.根据权利要求1所述的一种方便操作的遥感测绘仪,其特征在于,所述套筒(1)外侧套设有套环(3),套环(3)外侧开设有若干安装槽(5)。

3.根据权利要求2所述的一种方便操作的遥感测绘仪,其特征在于,所述套环(3)内侧开设有若干滑槽(4),若干所述滑槽(4)和限位杆(2)位置相互对应。

4.根据权利要求2所述的一种方便操作的遥感测绘仪,其特征在于,若干所述安装槽(5)内侧均安装有活动轴(6),活动轴(6)底部侧壁上设有支杆(7)。

5.根据权利要求4所述的一种方便操作的遥感测绘仪,其特征在于,所述若干所述支杆(7)内侧均开设有定位槽(8),所述定位槽(8)内侧设有定位环(9)。

6.根据权利要求1所述的一种方便操作的遥感测绘仪,其特征在于,所述顶板(11)的表面圆心处活动安装有调节轴(17),调节轴(17)上方设有转盘(18)。

7.根据权利要求6所述的一种方便操作的遥感测绘仪,其特征在于,所述转盘(18)外侧壁上固定有调节圈(19),所述转盘(18)上方表面上固定有方柱(20),所述遥感测绘仪本体(12)底部表面上开设有方槽(21),遥感测绘仪本体(12)通过方槽(21)卡设在转盘(18)表面上的方柱(20)上。

8.根据权利要求1所述的一种方便操作的遥感测绘仪,其特征在于,所述顶板(11)内部壁上开孔并内安装有螺母(22),螺母(22)内设有螺栓(23),螺栓(23)顶部表面上固定有橡胶垫(24)。
