专利号: 2021218282987
申请人: 淮安罗润制刷有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

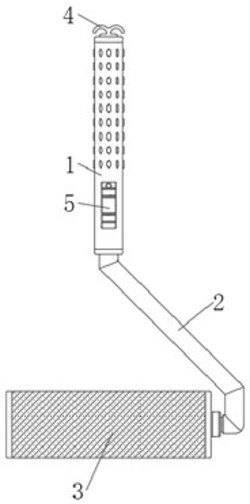

1.一种用于刷涂的易放式滚筒刷,包括手柄(1)和手柄(1)底端一侧固定连接的支架(2)以及支架(2)底端一侧活动连接的刷筒(3),其特征在于:所述支架(2)的底端内部一侧开设有收纳槽(13),所述收纳槽(13)的一侧上下两端均开设有活动孔(15),且两处所述活动孔(15)的内部均活动连接有连杆(9),两处所述连杆(9)的一端位于收纳槽(13)的内部均固定连接有吸盘(11),且所述收纳槽(13)的内部位于吸盘(11)的一侧通过转轴(16)转动连接有槽板(12),两处所述连杆(9)的另一端位于手柄(1)的外侧共同固定连接有压杆(5),所述压杆(5)的上端旋合连接有固定螺栓(6),所述手柄(1)的底端一侧外壁开设有与固定螺栓(6)相适配的固定螺孔(14)。

2.根据权利要求1所述的一种用于刷涂的易放式滚筒刷,其特征在于:所述槽板(12)的上端外壁一体成型有扣块(19),且所述扣块(19)为梯形结构,所述槽板(12)的上端面一体成型有扣凸(17),所述收纳槽(13)的上端一侧内壁开设有与扣凸(17)相适配的扣槽(18)。

3.根据权利要求2所述的一种用于刷涂的易放式滚筒刷,其特征在于:所述扣凸(17)和扣槽(18)均为弧形结构且相互扣合。

4.根据权利要求1所述的一种用于刷涂的易放式滚筒刷,其特征在于:两处所述连杆(9)之间位于收纳槽(13)的内部固定连接有肋杆(10)且肋杆(10)为弧形结构。

5.根据权利要求1所述的一种用于刷涂的易放式滚筒刷,其特征在于:所述压杆(5)的一侧表面中间位置处开设有勾槽(7),所述压杆(5)的另一侧表面上下两端均开设有压槽(8)。

6.根据权利要求1所述的一种用于刷涂的易放式滚筒刷,其特征在于:所述手柄(1)的顶端固定连接有双钩(4)。
