专利号: 2021218151340
申请人: 安徽五千年建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种房建工程的建筑围护结构,包括上墙体(1)、下墙体(2)以及设置在上墙体(1)与下墙体(2)之间的防盗窗本体(3),所述上墙体(1)的底部固定连接有嵌设在上墙体(1)中的安装板(11),所述下墙体(2)的顶部固定连接有嵌设在下墙体(2)中的承接板(21),其特征在于:所述安装板(11)的底部开设有安装槽(111),所述防盗窗本体(3)的顶部放置在安装槽(111)中;所述防盗窗本体(3)底部的侧壁上固定连接有固定板(31),所述固定板(31)的顶部螺纹穿设有螺栓(32),所述承接板(21)的顶部开设有螺纹槽(211),所述螺栓(32)螺纹插入到螺纹槽(211)中,所述螺栓(32)中安装有用于对螺栓(32)进行限位的限位部件(4)。

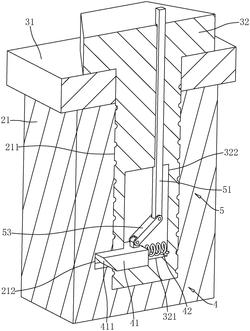

2.根据权利要求1所述的一种房建工程的建筑围护结构,其特征在于:所述螺栓(32)的周面上开设有放置槽(321),所述限位部件(4)包括滑移放置在放置槽(321)中的限位块(41),所述螺纹槽(211)的内壁上开设有供限位块(41)插入的限位槽(212),所述螺栓(32)中安装有用于控制限位块(41)移动的调节部件(5)。

3.根据权利要求2所述的一种房建工程的建筑围护结构,其特征在于:所述螺栓(32)中一体成型有与放置槽(321)贯通的调节腔(322),所述调节部件(5)包括穿设在螺栓(32)顶部的调节杆(51),所述调节杆(51)穿设到调节腔(322)中,所述调节杆(51)上铰接连接有位于调节腔(322)内的连接杆(53),所述连接杆(53)远离调节杆(51)的一端与限位块(41)铰接连接。

4.根据权利要求2所述的一种房建工程的建筑围护结构,其特征在于:所述放置槽(321)的侧壁上固定连接有限位弹簧(42),所述限位弹簧(42)与限位块(41)固定连接。

5.根据权利要求4所述的一种房建工程的建筑围护结构,其特征在于:所述限位块(41)远离限位弹簧(42)的端壁上一体成型有限位斜面(411),所述限位斜面(411)自上而下距限位弹簧(42)的距离逐渐减小。

6.根据权利要求1所述的一种房建工程的建筑围护结构,其特征在于:所述防盗窗本体(3)顶部的侧壁上开设有滑移槽(33),所述防盗窗本体(3)上安装有卡接部件(6),所述卡接部件(6)包括固定连接在滑移槽(33)侧壁上的卡接弹簧(61)、滑移放置在滑移槽(33)中的卡接块(62),所述卡接块(62)与卡接弹簧(61)固定连接,所述安装槽(111)的侧壁上开设有供卡接块(62)插入的卡接槽(112),所述防盗窗本体(3)上安装有驱动卡接块(62)移动的驱动部件(7)。

7.根据权利要求6所述的一种房建工程的建筑围护结构,其特征在于:所述防盗窗本体(3)的顶部开设有与滑移槽(33)贯通的连接槽(34),所述驱动部件(7)包括滑移放置在连接槽(34)中的驱动杆(71),所述驱动杆(71)的侧壁与安装槽(111)的侧壁抵接,所述卡接块(62)的侧壁上开设有承接槽(621),所述承接槽(621)远离卡接弹簧(61)一侧的侧壁上一体成型有承接斜面(622),所述驱动杆(71)的端面上开设有与承接斜面(622)相契合的驱动斜面(711)。

8.根据权利要求7所述的一种房建工程的建筑围护结构,其特征在于:所述防盗窗本体(3)内一体成型有与连接槽(34)贯通的定位腔(35),所述驱动杆(71)上固定连接有放置在定位腔(35)中的定位块(72)。
