1.一种内置排线结构的变频柜，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有外箱(2)，所述外箱(2)的前侧固定安装有控制开关(3)，所述外箱(2)的外侧设置有散热机构(4)，所述外箱(2)的内部设置有排线机构(5)。

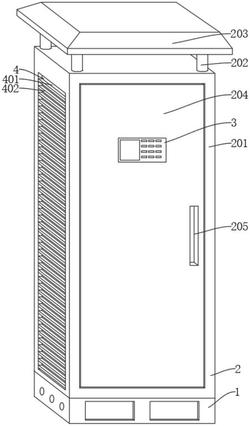

2.根据权利要求1所述的一种内置排线结构的变频柜，其特征在于：所述外箱(2)包括有变频柜柜体(201)、支撑柱(202)、顶棚(203)、活动门(204)、把手(205)和连接管(206)，所述变频柜柜体(201)固定安装在底座(1)的顶部，所述支撑柱(202)固定安装在变频柜柜体(201)的顶部，所述顶棚(203)固定安装在支撑柱(202)的顶部，所述活动门(204)通过铰链转动连接在变频柜柜体(201)的前侧，所述活动门(204)的前侧设置有把手(205)，所述变频柜柜体(201)的后侧固定安装有连接管(206)。

3.根据权利要求2所述的一种内置排线结构的变频柜，其特征在于：所述散热机构(4)包括有散热槽(401)和散热片(402)，所述散热槽(401)开设在变频柜柜体(201)的左右两侧，所述散热片(402)固定安装在变频柜柜体(201)的内部，所述散热片(402)等间距分布在散热槽(401)的内部。

4.根据权利要求2所述的一种内置排线结构的变频柜，其特征在于：所述排线机构(5)包括有滑槽(501)、排线箱(502)、滑块(503)、卡合板(504)、排线槽(505)、下排线孔(506)、上排线孔(507)、安装座(508)、输线孔(509)和绑带(510)，所述滑槽(501)开设在变频柜柜体(201)的内部，所述排线箱(502)位于变频柜柜体(201)的内部，所述排线箱(502)的上下两侧固定安装有滑块(503)，所述排线箱(502)的前侧设置有卡合板(504)，所述排线箱(502)的内部开设有排线槽(505)，所述排线箱(502)的上下两侧开设有下排线孔(506)和上排线孔(507)，所述安装座(508)固定安装在卡合板(504)的前侧，所述安装座(508)与卡合板(504)的连接处开设有输线孔(509)，所述排线槽(505)的外侧设置有绑带(510)。

5.根据权利要求4所述的一种内置排线结构的变频柜，其特征在于：所述排线槽(505)设置有相同六个，所述排线槽(505)等间距分布在排线箱(502)的内部，所述绑带(510)粘贴连接在排线槽(505)的外侧，所述排线槽(505)呈“U”字状机构。

6.根据权利要求4所述的一种内置排线结构的变频柜，其特征在于：所述安装座(508)呈“凹”字状，所述安装座(508)设置有相同的十一个，所述安装座(508)等间距分布在卡合板(504)的前侧，所述输线孔(509)贯穿于卡合板(504)。

7.根据权利要求2所述的一种内置排线结构的变频柜，其特征在于：所述变频柜柜体(201)的内部设置有温度传感器、烟雾检测器、照明灯和监控探头，且温度传感器、烟雾检测器、照明灯和监控探头均与控制开关(3)为电性连接。
