专利号: 202121807320X
申请人: 湖北艾申工贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

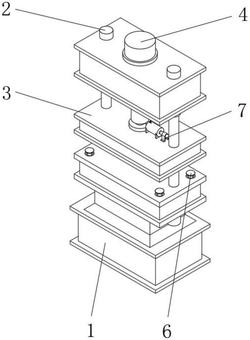

1.一种液压设备加工用减震装置,包括底座(1)、引导柱(2)和缓冲装置(6),其特征在于:所述引导柱(2)与底座(1)的表面固定连接,所述引导柱(2)上套设并滑动连接有压块(3),所述引导柱(2)远离底座(1)的一侧固定连接有稳定块(5),所述压块(3)的上表面固定连接有液压器(4),所述缓冲装置(6)在底座(1)的表面设置,所述缓冲装置(6)包括连接柱(61),所述底座(1)的表面开设有圆槽,所述连接柱(61)与圆槽的内壁固定连接,所述连接柱(61)的表面开设有滑槽,所述滑槽的内壁固定连接有减震弹簧(62),所述滑槽的内壁固定连接有缓冲弹簧(63)。

2.根据权利要求1所述的一种液压设备加工用减震装置,其特征在于:所述减震弹簧(62)远离底座(1)的一侧固定连接有承重柱(64),所述承重柱(64)的表面开设有引导槽,所述引导槽的内壁插设并滑动连接有活塞(67),所述引导槽的内壁开设有安装槽,所述安装槽的内壁固定连接有密封圈(65),所述活塞(67)的上表面固定连接有抵块(66)。

3.根据权利要求2所述的一种液压设备加工用减震装置,其特征在于:所述液压器(4)的上表面与稳定块(5)固定连接,所述缓冲弹簧(63)远离底座(1)的一侧与承重柱(64)固定连接。

4.根据权利要求2所述的一种液压设备加工用减震装置,其特征在于:所述承重柱(64)的表面开设有插槽,所述抵块(66)与插槽插设连接,所述活塞(67)与密封圈(65)插设连接。

5.根据权利要求1所述的一种液压设备加工用减震装置,其特征在于:所述压块(3)的上表面设置有润滑装置(7),所述润滑装置(7)包括定位架(71),所述定位架(71)与压块(3)的表面固定连接,所述定位架(71)的表面开设有限位孔,所述限位孔的内壁滑动连接有内胆(72),所述内胆(72)靠近液压器(4)的一侧固定连接有导管(73)。

6.根据权利要求5所述的一种液压设备加工用减震装置,其特征在于:所述内胆(72)远离压块(3)的一侧固定连接有进料管(74),所述进料管(74)的表面套设并螺纹连接有密封盖(75),所述压块(3)的上表面固定连接有支撑架(76),所述支撑架(76)的表面开设有固定孔,所述固定孔的内壁插设并固定连接有液压杆(77)。

7.根据权利要求6所述的一种液压设备加工用减震装置,其特征在于:所述定位架(71)的表面开设有连接孔,所述进料管(74)与连接孔插设连接。
