专利号: 2021217808444
申请人: 常州市弘丰工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

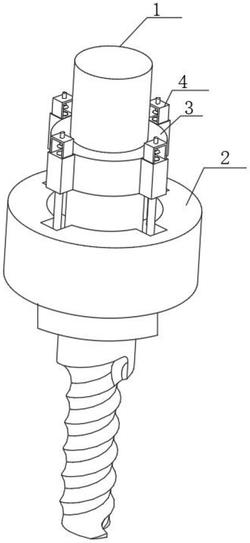

1.一种一体式涂层微铣刀,包括铣刀头(1),其特征在于:所述铣刀头(1)的外侧设有涂层涂抹套管(2),所述铣刀头(1)的外侧设有附加连接套(3),所述附加连接套(3)位于涂层涂抹套管(2)的上方,且所述附加连接套(3)的外侧共设有四组涂料填充连接块(4),所述涂层涂抹套管(2)的内腔底端设有固定立板(5),所述固定立板(5)的左右两侧均设有开口,所述开口内均设有挤压固定板(6),所述涂层涂抹套管(2)的底端设有开口,所述开口内设有下料套环(7),所述涂层涂抹套管(2)的顶端设有活动凹槽(8),所述活动凹槽(8)的内腔设有升降料槽(9),所述升降料槽(9)的顶板上设有开口,所述开口内设有进料管(10),所述升降料槽(9)的底端设有开口,所述开口内设有活动底板(11),所述活动底板(11)的顶端设有固定连接板(12),所述活动底板(11)与固定连接板(12)连接处设有连接转轴(13),所述固定连接板(12)的外壁设有附加板(14),所述附加板(14)的底端与活动底板(11)顶端分别连接回力弹簧(15)的两端。

2.根据权利要求1所述的一种一体式涂层微铣刀,其特征在于:所述涂料填充连接块(4)的顶端U型槽(16),所述U型槽(16)的开口向下,所述U型槽(16)的上下两端均设有通孔,所述通孔内设有对接管(17),所述涂料填充连接块(4)的内腔左右两侧侧壁上设有两组三角块,且两组所述三角块的底端设有滤网(18)。

3.根据权利要求2所述的一种一体式涂层微铣刀,其特征在于:两组所述挤压固定板(6)的外侧设有弧形板,且所述涂层涂抹套管(2)的侧壁上设有开口,所述挤压固定板(6)的外侧位于开口内。

4.根据权利要求2所述的一种一体式涂层微铣刀,其特征在于:所述固定连接板(12)为L型结构,所述固定连接板(12)的一端通过连接转轴(13) 连接活动底板(11),所述固定连接板(12)的未连接活动底板(11)的一端连接升降料槽(9)的外壁。

5.根据权利要求3所述的一种一体式涂层微铣刀,其特征在于:所述涂料填充连接块(4)的上下两端均设有开口,位于所述涂料填充连接块(4)的底端设有插接管,所述插接管的底部直径比进料管(10)的顶部直径小五毫米。

6.根据权利要求2所述的一种一体式涂层微铣刀,其特征在于:所述挤压固定板(6)的内侧设有卡槽,所述下料套环(7)与挤压固定板(6)处于同一水平位置的高度上设有与卡槽相匹配的卡块。
