专利号: 2021217052812
申请人: 湖北元天工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

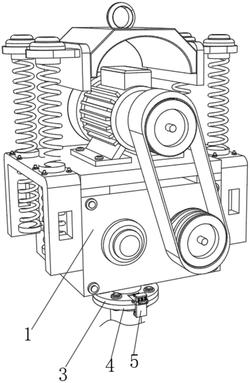

1.一种便于使用的建筑施工地基用振动桩锤,包括机体(1)、设置在机体(1)底部的第一法兰盘(3)和螺装在第一法兰盘(3)底部的第二法兰盘(4),其特征在于:所述第一法兰盘(3)的内部开设有两组活动腔(2),所述活动腔(2)的内部滑动连接有移动板(6),所述移动板(6)的外侧设置有握把(20),所述移动板(6)的内部开设有空腔(21),所述空腔(21)的内部活动套接有活动块(5),所述活动块(5)的顶部穿出空腔(21)并与安装板(8)焊接,所述安装板(8)的底部设置有六组第一弹簧(9),且第一弹簧(9)的底端和移动板(6)的顶部紧固连接,所述活动块(5)底部的外侧焊接有支撑块(23),所述支撑块(23)的顶部设置有两组第二弹簧(11),所述第二弹簧(11)的顶部设置有缓冲块(12),所述移动板(6)的内部开设有移动腔(16),所述移动板(6)的顶部设置有两组转动板,两组所述转动板之间转动连接有转动柱(19),所述转动柱(19)的外侧固定连接有连接绳(18),所述连接绳(18)的底端伸入移动腔(16)并与卡棍(15)紧固,所述卡棍(15)的底端卡接在第一法兰盘(3)内。

2.根据权利要求1所述的一种便于使用的建筑施工地基用振动桩锤,其特征在于:所述移动板(6)的前后两侧分别与两组滑动连接在第一法兰盘(3)内的平衡块(10)紧固。

3.根据权利要求1所述的一种便于使用的建筑施工地基用振动桩锤,其特征在于:所述支撑块(23)的内部开设有通孔(22),所述通孔(22)的内部活动套接有限位柱(14),所述限位柱(14)的顶端穿出通孔(22)并与缓冲块(12)焊接。

4.根据权利要求3所述的一种便于使用的建筑施工地基用振动桩锤,其特征在于:所述限位柱(14)的底端焊接有阻挡块(13),且阻挡块(13)外侧的直径大于通孔(22)内壁的直径。

5.根据权利要求1所述的一种便于使用的建筑施工地基用振动桩锤,其特征在于:所述转动柱(19)的前端固定连接有把手(7),所述卡棍(15)的顶端设置有第三弹簧(17),且第三弹簧(17)的顶端与移动腔(16)顶部内壁紧固。

6.根据权利要求1所述的一种便于使用的建筑施工地基用振动桩锤,其特征在于:所述空腔(21)内壁的长度和宽度分别和活动块(5)的宽度和厚度相适配。
